MD20B磁尺信号放大器

MD20B磁尺信号放大器
产品名称:MD20B磁尺信号放大器
所属类别:控制器|信号处理单元Detector
产品人气:1682
更新日期:2014/10/30 10:04:20
询价

产品介绍

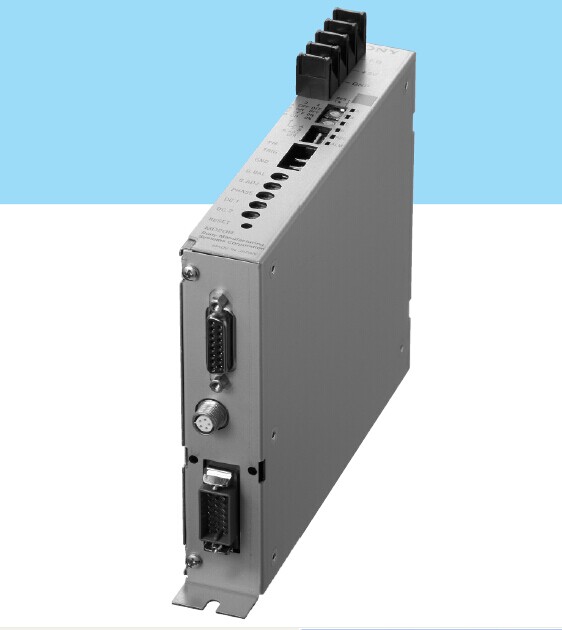

MD20B磁尺信号放大器 日本索尼Magnescale检测器
简单介绍:

转换器模块MD20B,老型号MD20A;分辨率0.1微米,0.2微米,0.5微米,1微米,2微米,2.5微米,4微米,5微米,10微米可选择;输出脉宽0.1,0.2,0.25,0.5,1,2.5,5,10,20微秒可选择;A/B相线驱动输出。应用领域主要是冶金工业如钢、铝冷轧热轧厂等。配用产品SR721SP,SR127,SR128,SR801,DG155P,DG205P



产品特点:

1.可产生解析度0.1μm的A/B 90°相位差输出信号,反鐀至NC组上,及产生显示器上的上/下输出信号。

2.可选择解析度与输出脉冲宽度

3.响应速度与解析度0.1μm时可高达42m/s

4.以5V电源运转。可选用PU20电源组,以供应三轴的电力

5.由差分线路驱动器输出A/B  90°相位差信号、原点信号与警示信号。

6.可作为MD20A的后续模组。

应用领域主要是冶金工业如钢、铝冷轧热轧厂等。


技术参数:

型号

MD20B

解析度

可选择0.1、0.2、0.5、1、2、2.5、4、5、或10µm

输出脉冲宽

可选择0.1、0.2、0.25、0.5、1、2、2.5、5、10或20µs

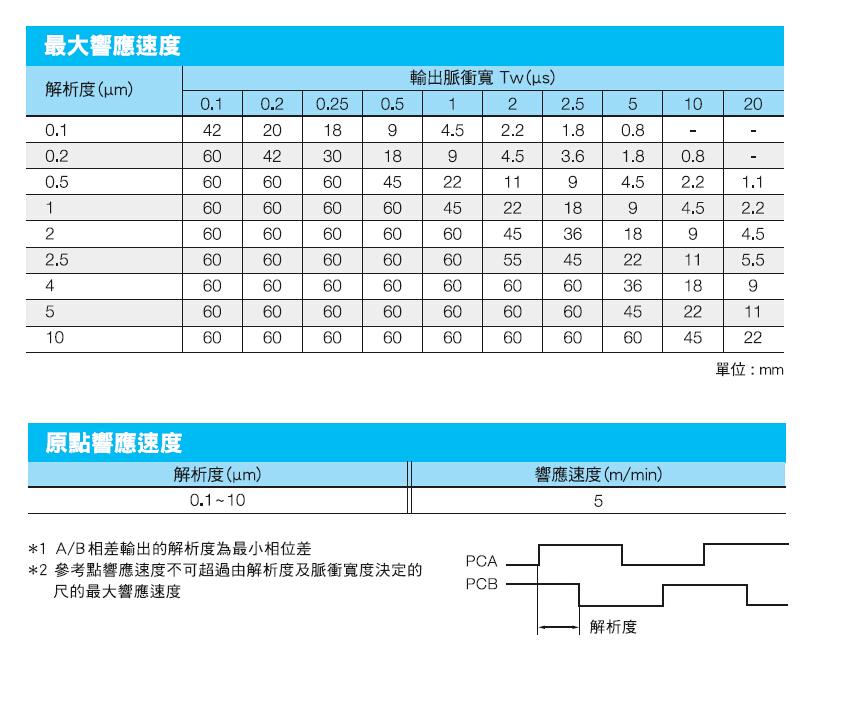

最大响应速度

见下表

输出信号

同时产生A/B 90°相位差信号与上/下输出信号

原点信号

与尺信号同步

警示

超过最大响就速度时线会断裂,其他迴路错误

重新设定

使用重新设定键或关闭后重开

连接线

SR721,SR721R,SR721RD,SR721RN,SR801,SR801R,SR127,SR128,MSS-101

电源

+5DC(+5%-2%)

消耗功率

最大3W

操作温度

0℃~75℃/14℉~131℉

储存温度

-10℃~75℃/ 14℉~167℉

尺寸

32*171*144mm(W*H*D)

重量

800g
