简单介绍:
高精度测厚仪DG25B/DG25P/DG25S,DG25BN,DG25BNM,DG25BNE,DG25BP, DG25BPM,DG25BPE,DG25BL,DG25BLE,DG25BLM,DG25BS,DG25BSM,DG25 BSE,DG25L2,DG25N2,DG25P2,DG25S2,精度2微米,分辨率0.5微米,量程 25mm,应用于高精度在线测量,在线位置控制/反馈等
DG10BPM/BPE|DG10BSM/BSE|DG10BNM/BNE|DG25BPM/BPE|DG25BSM/BSE|DG25BNM/BNE
产品特性:

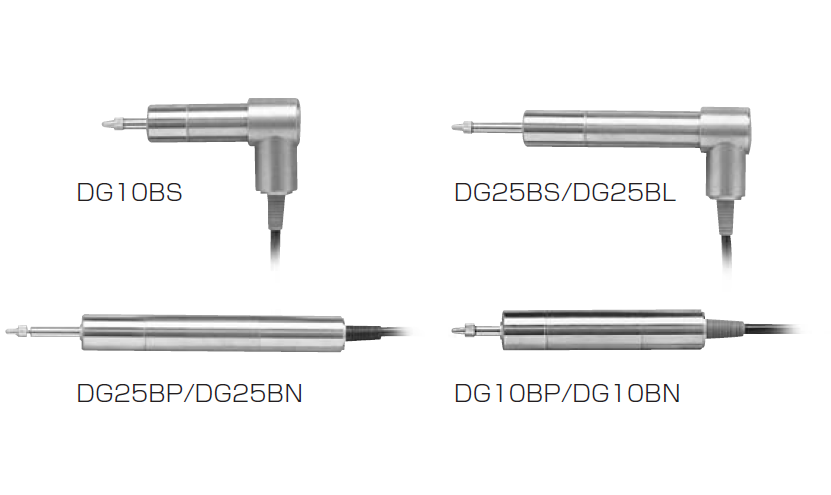

日本索尼Magnescale DG10BP/DG10BN/DG25BP/DG25BN系列系列探规特点:
高测量力 (BP/BS)
低测量力 (BN/BL)
适合于各种工厂作业环境
耐油、水、灰尘、震动、冲击能力强
可选购多种配件(参见“探规配件”)
技术参数:
型号名称 | DG10BP | DG10BS | DG10BN | DG25BP | DG25BS | DG25BN | DG25BL |
DG10BPM | DG10BSM | DG10BNM | DG25BPM | DG25BSM | DG25BNM | DG25BLM |
DG10BPE | DG10BSE | DG10BNE | DG25BPE | DG25BSE | DG25BNE | DG25BLE |
输出 | 数显器,A/B相信号输出型 | |
量测范围 | 10mm | 25mm |
精度(温度20℃) | 2μm | |
量测力 | 向上 | 全方向:4.9N以下 | 0.3±0.25N | 全方向:4.9N以下 | 0.4±0.3N |
侧向 | 0.6±0.3N | 0.7±0.35N |
向下 | 0.8±0.35N | 1±0.4N |
精度(温度20℃) | 2μm |
最大反应速度 | 1m/S |
作业温度 | 0℃ to 50℃ |
储存温度 | -20℃ to 60℃ |
线缆长度 | 5m |
安装柄直径 | Ø20 0mm |
量测头 | 量测头尖端安装Φ2.5mm直径钨钢珠,以M2.5*0.45螺丝固定在接头末端(DZ-122) |
防护设计等级 | 等同于IP64 | — | 等同于IP64 | — |
重量*1 | 大约230g | 大约300g |
抬升杠杆 | — | DZ-161(选配) | — | DZ-161(选配) |
气动式升降机 | DZ174-010(选配)*2 | DZ174-010(选配)*2 |
*1不包含线缆单元和电气分割器单元。
*2可附装加压空气元件的管件。
