DK10PR5,DK10PLR5,DK25PR5,DK25PLR5传感器

DK10PR5,DK10PLR5,DK25PR5,DK25PLR5传感器
产品名称:DK10PR5,DK10PLR5,DK25PR5,DK25PLR5传感器
所属类别:传感器|数字探规Digital Gauge
产品人气:1848
更新日期:2014/10/22 10:32:47
询价

产品介绍

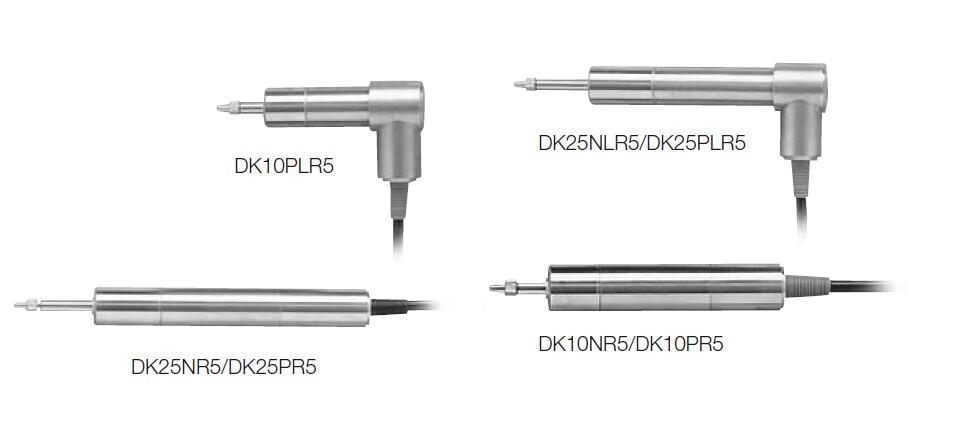

DK10PR5,DK10PLR5,DK25PR5,DK25PLR5位移传感器
简单介绍:

日本索尼Magnescale 测量探规DK10/25系列:

        高精度,坚固型探规,适用安装于各种机器。

产品特点:

日本索尼Magnescale 测量探规DK10/25系列特点

1.量测范围:10mm/0.39",25mm/0.98"
2.精度:0.5μm
3.适用于各种工厂作业环境.
4.高量测力(10PR5/10PLR5/25PR5/25PLR5)
5.低量测力(10NR5/25NR5/25NLR)
6.可选购多种配件(参见探规配件)
7.直接连接至A/B相数显器.

术参数

技术参数:

型号名称
DK10NR5
DK10PR5
DK10PLR5
DK25NR5
DK25PR5
DK25NLR5
DK25PLR5
输出
A/B/Z三相差动信号输出(符合EIA-422标准)*请参见P17输出信号相位差异度
解析度*1
0.5μm
量测范围
10mm
25mm
精度(温度20℃)
2μm
量测力(温度20℃)
向上
0.3±0.25N
4.9N以下
0.4±0.3N
4.9N以下
0.4±0.3N
4.9N以下
侧向
0.6±0.3N
0.7±0.35N
0.7±0.35N
向下
0.8±0.35N
1±0.4N
1±0.4N
原点
1点(距离转轴1mm)
最大反应速度
250 m/min
耐震动(10 to 2000 Hz)
150 m/s2
耐冲击(11ms)
1500 m/s2
保护等级
IP50
IP64
IP50
IP64
IP50
IP64
作业温度
0℃ to 50℃
储存温度
-20℃ to 60℃
电源电压
DC +5V
消耗功率
1 W 以下
线缆长度*2
约2.5m
线缆直径
Ø20 0-0.013mm
重量*3
大约230g
大约300g
量测头
钨钢珠DZ-122(按装螺丝M2.5)
输出线缆长度
最长22m
保证行程次数
保证能量测至少5百万次
配件
+ P M4*5螺丝(2个),说明书

*1:当连结至LT30系列,MG系列和LY70系列时,须先设定解析度,详细资讯请参考相关说明手册.
*2:延长线(选配)请参考P10 DK 802 A/B
*3:标示重量为全重量但不包含线缆以及电气分割功能机盒.产品尺寸:
产品尺寸:
