LH72数显表(适用于车床)

LH72数显表(适用于车床)
产品名称:LH72数显表(适用于车床)
所属类别:数显控制单元Displays
产品人气:4003
更新日期:2019/3/11 8:59:57
询价

产品介绍

日本索尼Magnescale LH72数显表(适用于车床)

简单介绍:


小巧的外型,灵活因应多样化的高功能数字显示器适用于车床。



产品特点:

1.搭载车床的功能

2.最小显示数值的切换;
3.区间误差补偿;
4.数据储存;
5.RESET(归零)/Preset(预设)功能
6.原点侦测功能
7.可程式化功能
8.缩放功能
9.车床功能(工具座标/加算功能)


技术参数:

型号

LH72

显示规格

7位数与负号显示,琥珀色LED

可接用的尺

直接连接:GB-ER,SJ300,SJ700A,PL20C 另需转接器:DG-B

输入解析度

标准0.1μm、0.5μm、1μm、5μm、10μm、1秒、10秒、1分、10分

扩充: 可追加100μm、50μm、25μm、20μm、2μm、0.05μm,1度

显示解析度*

量测单元输入解析度或较高和直径显示(除了角度显示之外)

输入信号

A/B相位差信号,Z信号(符合EIA-422)

最小输入相差

100ns

错误警告

刻度尺中断连线/超速/数据超载/电力失效/储存错误

归零

使用健盘功能,或由外部重新设定

预设

可储存/叫出3种数值。

原点侦测

刻度尺的原点检出与基准点重现功能(此为与附原点的刻度尺连接情况下)

数据储存

储存电源关闭前的显示数值和各种设定值

线性误并补偿

可在数显器上作线性补偿, 补正量:标准±600μm/m(最高可至±1000μm/m)

区间误差补偿

使用具有原点的尺时,可在移动范围内作3  2区间的分割,并作逐一补正  补正值:±600μm/m(LH70无此功能)

缩放

缩放倍率:0.100000~9.999999(仅适LH71)

可程式化

具可程式化功能(最多850个编程)

1.       手动按键输入

2.       由实际机台移动来导引输入

3.       程式执行时可作镜像编程

角度显示

搭配安装在圆弧面上的钢带尺,在输入直径及解析度后可显示角度。

省电功能

超过一定时间不操作时,将自动关机(时间可设定)

显示轴

2轴显示(2轴或3轴输入)

工具OFFSET

99

2轴加算

可以显示2轴的加算数值

显示维持

显示的数值会锁定,可输入刀具座标

电源

选购件的AC电源供应器时

消耗功率

最大32VA连接在AC电源供应器上。

操作温度范围

0~40℃(无凝结)

储存温度范围

-20~+60℃(无凝结)

重量

大约1.5千克

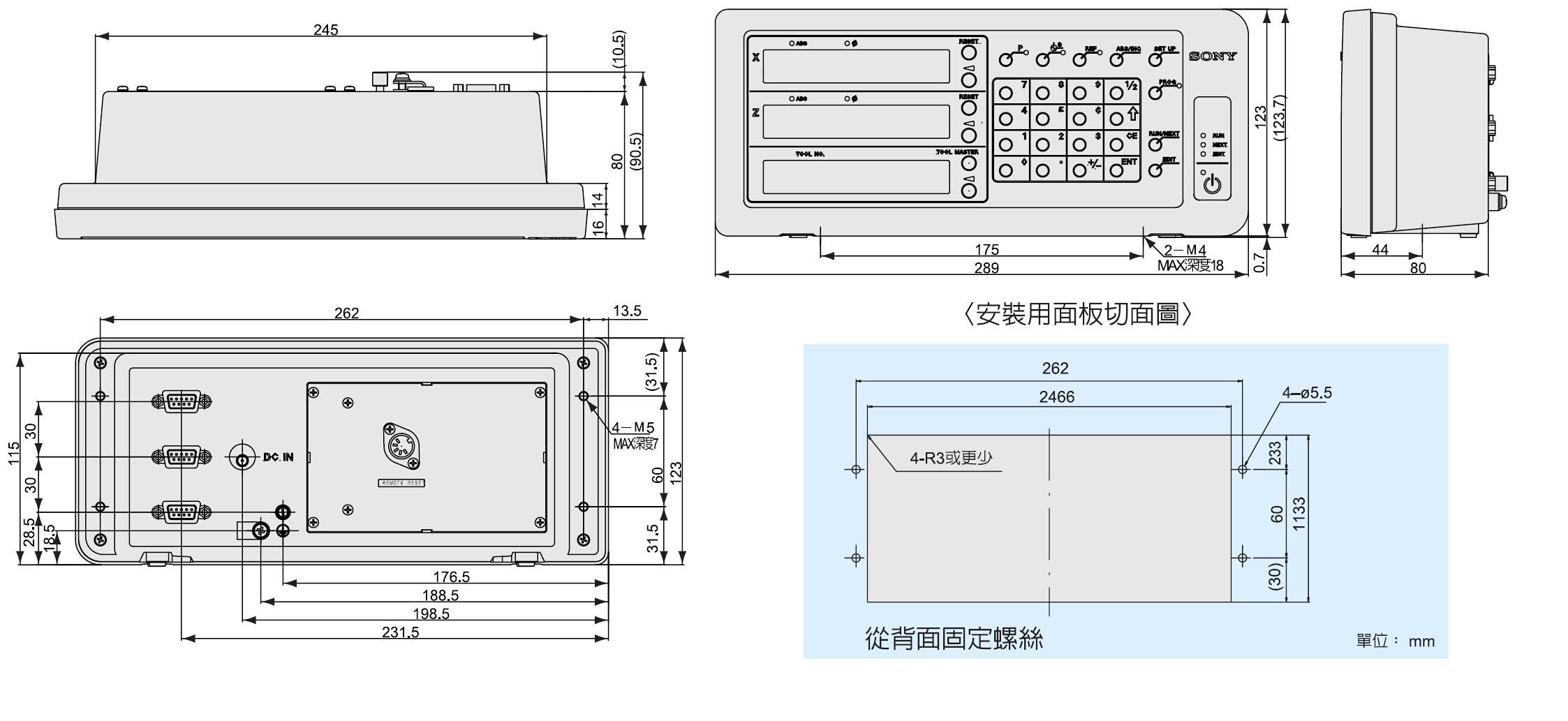

产品尺寸:
