Magnescale探规DK830SR

Magnescale探规DK830SR
产品名称:Magnescale探规DK830SR
所属类别:传感器|数字探规Digital Gauge
产品人气:1809
更新日期:2014/10/22 8:40:46
询价

产品介绍

简单介绍:

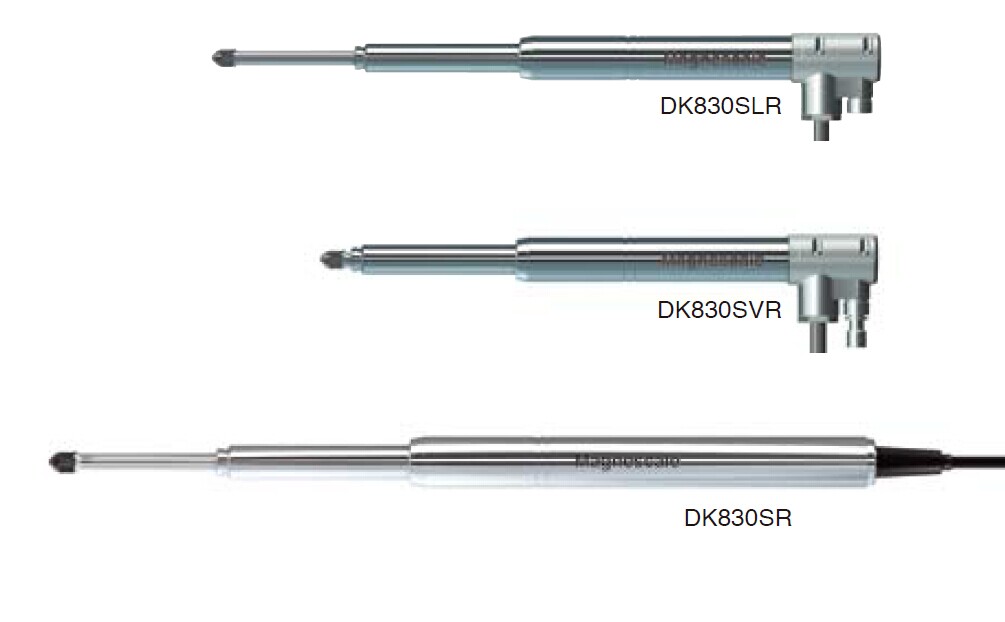

日本索尼Magnescale 探规DK830系列/DK830SR DK830SLR DK830SVR:

高精度探规DK830SR DK830SLR DK830SVR,精度1.3微米,测量行程30mm,分辨率0.1微米。通过滚珠轴承结构实现了高耐用性,运动寿命超6000万次,超小体积,紧凑设计,安装直径8mm。配用产品LY71,LY72,MG40系列。

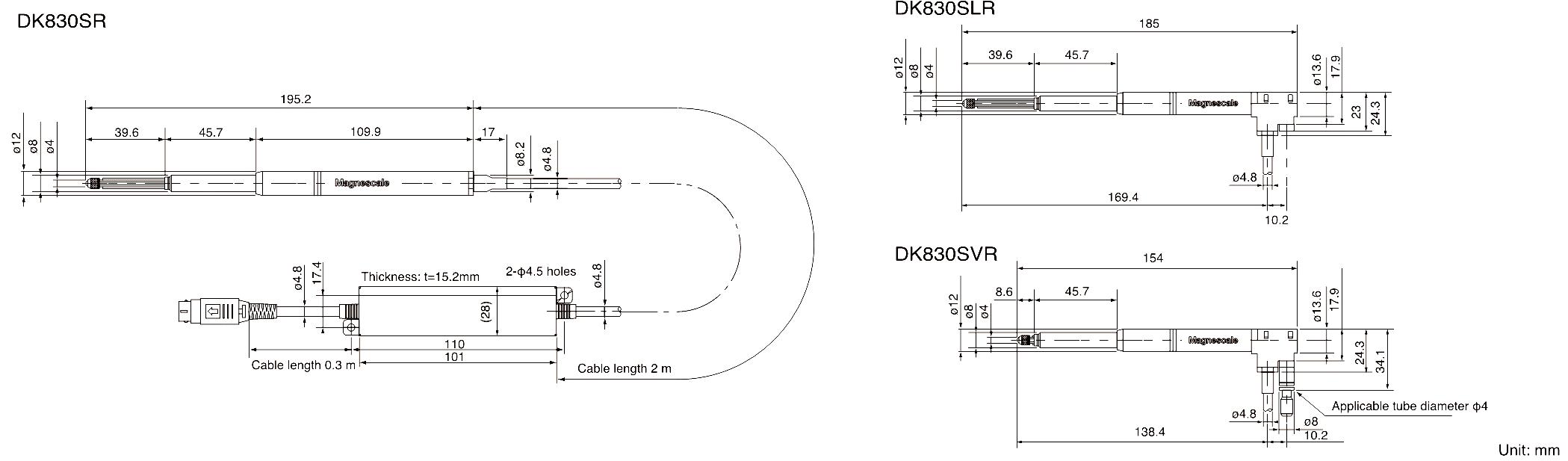

尺寸图:
日本索尼Magnescale 探规DK830系列/DK830SR DK830SLR DK830SVR:
产品特点:
1.内置原点
2.适用于各种工厂作业环境
3.设计坚固,适用恶劣环境。
技术参数:



产品参数:

型号名称

直式

右弯式

气动式

DK830SR

DK830SLR

DK830SVR

输出

A/B/参考点讯号 差动线路驱动器输出 (符合EIA-422标准)

信号间隔

80μm

分辨率

0.1μm

量测范围

30mm

精度(温度20℃)

1.3μm

1.7μm

量测力(温度20℃)

向下:0.7±0.35N

0.07Mpa的气压:所有方向1.9N以下

0.09Mpa的气压:所有方向2.6N以下

侧向:0.6±0.35 N

向上:0.5±0.35N

参考点

1处(在轴心运动的1mm位置)

最大反应速度

80 m/min

气压驱动

气动助推

耐震动(10 至2000 Hz)

100 m/s2

耐冲击(11ms)

1000 m/s2

保护等级

IP53

IP53/IP67*2

作业温度

0℃ to 50℃

储存温度

-20℃ to 60℃/

电源电压

DC  +5V ±5 QUOTE 12卤5%">  %

消耗功率

1 W

线缆长度*2

2.4m

线缆直径

Ø8 0-0.009mm

重量*1

大约70g

大约80g

量测头

附有碳化物球形尖端,按装螺丝M2.5

输出线缆长度(可以连接到电子设备部分)

最长22m

配件

内附扳手、使用说明书、补充说明、+P4*5螺丝(2)

寿命*4

在无震动的条件下至少2000万次循环

在无震动的条件下至少1000万次循环



*1:不包括内插盒与接头

*2:使用伸缩软管组(选购配件)时

*3:不包括缆线与内插盒

*4:要视Magnescale Co.,Ltd.所定义的鉴定测试而定。
