DK812SBVR5,DK812SAVR5探规 magnescale位移传感器

DK812SBVR5,DK812SAVR5探规 magnescale位移传感器
产品名称:DK812SBVR5,DK812SAVR5探规 magnescale位移传感器
所属类别:传感器|数字探规Digital Gauge
产品人气:302
更新日期:2019/11/8 15:04:42
询价

产品介绍

DK812SBVR5气动装置传感器索尼magnescale探规DK812SBVR5量程12mm

特点:
结构紧凑,并具有高分辨率0.1微米,响应速度也有了更进一步的提高:
1.测量范围:12mm
2.精度:1μm(高分辨率模式),1.5μm(通用型号的分辨率)
3.分辨率:0.1μm
4.反应速度:80米/分钟(分辨率0.1微米)250米/分钟(分辨率0.5微米)
5.内置参考点
6.优良的耐水和耐油功能。
7.采用耐屈挠性电缆。
8.适用于各种工厂作业环境。
9.设计坚固,适用恶劣环境。
10.用气压辅助装置可以垂直移动转轴,安装容易,可选购法兰型探规



产品参数:

高分辨率类型 通用分辨率
DK812SAVRDK812SBVRDK812SAVR5DK812SBVR5
测量范围12mm
分解能0.1 µm0.5 µm
精度 (20℃)1 µm1.5 µm
测定力(20℃时) 上方位 :0.6 ± 0.5 N
横方位 : 0.7 ± 0.5 N
下方位 : 0.8 ± 0.5 N
( 空气压 : 0.055 MPa)
应答速度80 m/min42 m/min250 m/min100 m/min
原点位置自主轴突出位置 1 mm ± 0.5mm
原点应答速度与上述zui大响应速度相同
输出A/B参考点讯号 差动线路驱动器输出(符合EIA-422)
主轴驱动方式 气压挤压
滑动次数※1 3000 万回
保护等级※2 IP67
耐震动(20 ~ 2000 Hz)100 m/s2
耐冲击 1000 m/s2  11 ms
使用温度范围0 ~ 50℃
保存温度范围‒20 ~ 60℃
电源电压DC 5 V ± 5%
消费电力1 W
重量※ 3約 30 g
输出电缆长度 2.4 m
系统直径φ 8 ‒00.009
探针附有碳化物球形尖端(DZ-123)安装螺丝M2.5附有钢珠尖端,安装螺丝M2.5
配件内附扳手、使用说明书、补充说明、+P M4*5螺丝(2)、软管弯头(限于SAL与SBL型)

※ 1  根据本公司规定的评价方法

※ 2  不包括内插盒与接头

※ 3  不包括缆线与内插盒

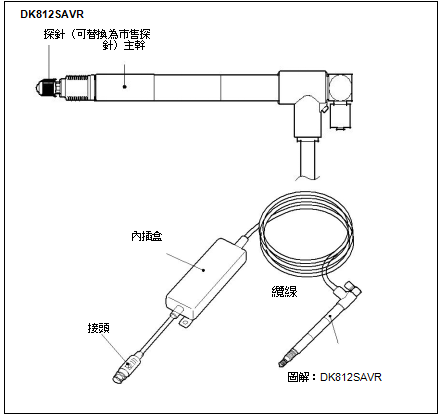

产品各部名称:

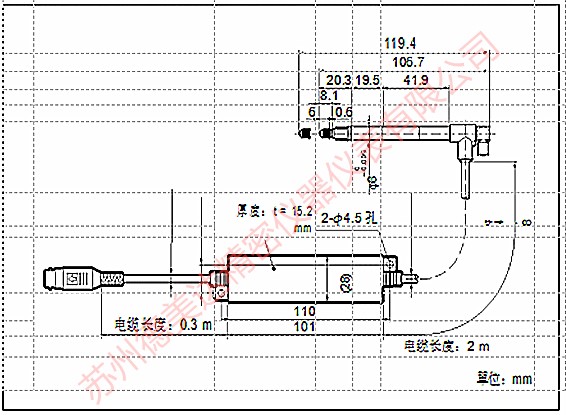

外观尺寸图:


产品实拍图片:
