通讯模块MG70-EI、MG70-PN、MG71-CM

Magnescale探规模块MG70规格MG70-EI、MG70-PN、MG71-CM

用于长度测量单元 DK800S 系列、DK 系列和 DT 系列的接口单元。
测量单元的测量数据可通过以太网/IP 或 PROFINET 现场总线发送到 PLC。

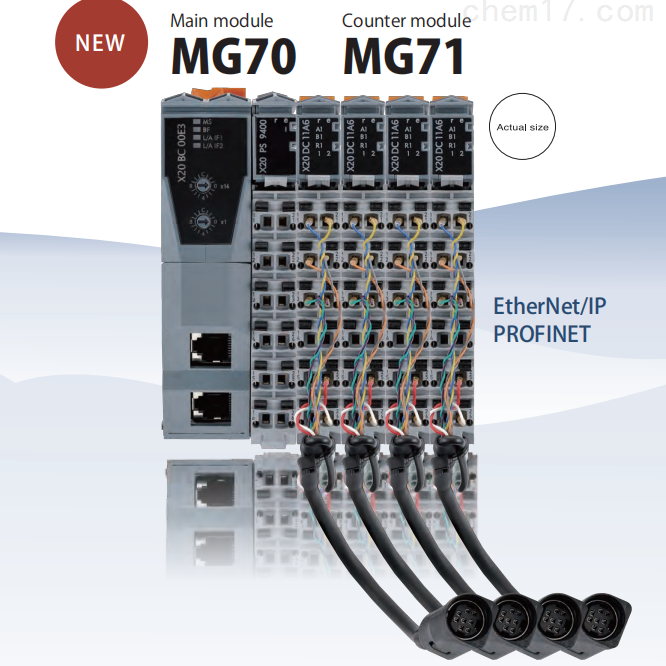

• MG70-EI (EtherNet/IP) / MG70-PN (PROFINET)

• 现场总线兼容接口的主模块。 最多可连接 85 个数字仪表。

• MG71-CM

• 用于高精度数字仪表 DK800S 系列、DK 系列和 DT 系列（通过 MT13）的计数器模块。


  连接到 MG70。Magnescale探规模块MG70规格MG70-EI、MG70-PN、MG71-CM技术参数

• MG70 系列主要规格
  类型表达式	主模块		计数器模块
  	MG70-EI	MG70-PN	MG71-CM
  通信协议	EtherNet/IP	PROFINET RT	通过专用协议与主模块通信
  传输速度	10/100Mbps	100Mbps	–
  计数器模块连接数量	85台*		–
  传感器连接数量	–		一个
  安装方法	DIN35mm 导轨安装
  电源电压	DC24V(20.4～28.8V)
  功耗	2W 或更少	2.5W 或更少	1.01W 或更少
  电缆长度（通信距离）	节点间距离：100m以内		–
  * 电源的可供电数量，通过添加单独的电源，最多可连接 250 个电源。 请单独咨询 86 个或更多连接。 内容如有更改，恕不另行通知。

  Magnescale探规模块MG70规格MG70-EI、MG70-PN、MG71-CM产品尺寸：

  Magnescale探规模块MG70MG70-EI、MG70-PN、MG71-CM配件
