日本三丰LGS线性测微计
542系列—达到IP66尘/水防护标准带有ABSOLUTE线性编码器
日本三丰LGS线性经济型绝对型测微计575-303/575-313
575 系列 测微仪 ( 数显输出型 )
LGS 小型测微计适于在狭小的空间进行测量。
特点:
1.ABSOLUTE 静电电容型编码器即使在电源关闭时也可以保持原点位置。
2.工厂车间。尘 / 水防护等级达到 ( IP66 ) 防护等级。
技术参数：
精度 : 参见性能参数 ( 不包括量化偏差 )
分辨率 : 0.01mm
长度基准 : 电容型 ABSOLUTE 线性编码器
反应速度 : 无极限
测针 : ø3mm 硬质合金
轴套 : ø8mm
轴承类型 : 滑动轴承
测力 : 参见性能参数
输出信号 : 数显输出
尘／水防护等级 : 达到 IP66 防护标准
性能参数:
货号 | 575-303 | |
测量范围 | 12.7mm | |
分辨力 | 10µm | |
测量精度 ( 20ºC ) | 15µm | |
量化偏差 | ±1 | |
测力 | 测杆朝上 | 1.6N 以下 |
测杆水平 | 1.8N 以下 | |
测杆朝下 | 2N 以下 | |
长度基准 | 静电电容型 ABSOLUTE 线性编码器 | |
响应速度 | 无限 ( 不适用于扫描测量) | |
输出 | 数显输出 | |
重量 | 约 190g | |
测头 | ø3mm 硬质合金 ( 固定螺丝 : M2.5 ( P=0.45 ) × 5 ) 标准测头 No.901312 | |
装夹套筒 | ø8mm | |
轴承类型 | 滑动轴承 | |
尘 / 水防护等级 | 达到 IP66 防护等级 ( 仅测微仪) | |
输出电缆长度 | 2m ( 从测微仪装置直接延伸出来) | |
运行温度 ( 湿度 ) 范围 | 0 - 40ºC ( RH 20 - 80%, 无冷凝) | |
存储温度 ( 湿度 ) 范围 | –10 - 60ºC ( RH 20 - 80%, 无冷凝) | |
订货信息：
公制型 | ||||||
测量范围 | 货号 | 分辨率 | 精度 | 测力* | 轴套直径 | 备注 |
12.7mm | 575-303 | 0.01mm | 0.015mm | 2.0N/1.8N/1.6N | 8mm | — |
英制型 | ||||||
测量范围 | 货号 | 分辨率 | 精度 | 测力* | 轴套直径 | 备注 |
.5" | 575-313 | .0005" | .0006" | 2.0N/1.8N/1.6N | 3/8DIA | — |
*测微计方向：朝上／水平／朝下 | ||||||

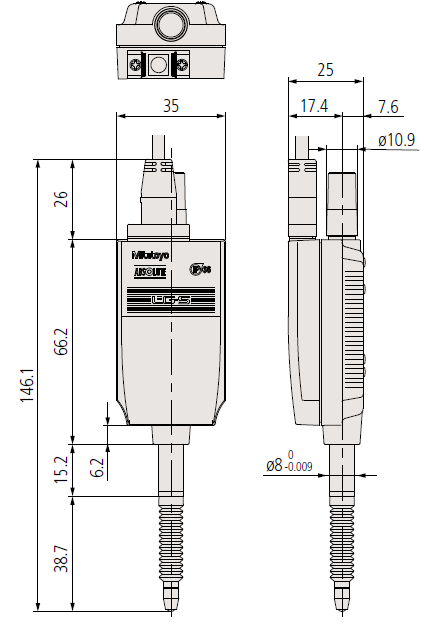

产品尺寸图：
单位：mm
