| | | | 【ES-8A 2轴】 | | ES-8A 系列数显表是本公司于2010 年开发的全功能光学电子尺数显表，设计的要大幅提升抗干扰能力，采用集成度专用测量IC，实现全 24 位硬件全速计数功能。 |
| | 【ES-8A 车床恒线速】 | | ES-8A 系列数显表内有针对各种专用机械而提供的全度身订造专业功能，使机械能发挥加工效率及达到可能的精度； |
| | 【ES-8A 3轴】 | | ES-8A 系列数显表采用低压 3.3V 设计，进一步减少耗电压提高可靠性； |
|
|
| |
| |
| |
| >>ES-8A车床恒线速功能 |
| |
| ES-8A 恒线速数显表提供 0-10V 电压控制至主轴变频器以达到直接控制主轴转速的目的。通过调节面板上的速度控制旋钮， 操作员可调节输出到主轴变频器的电压，从而调节主轴马达转速。 | | |  | | | | ES-8A 恒线速数显表提供50个齿轮转速比参数记忆， 可满足市场上所有手动机床的应用。 |
| | | ES-8A 恒线速数显表采用可靠、抗油污能力强的霍尔感应器作为主轴的转速传感器，能将主轴的实时转速无误地直接显示。 | | |  | | | 旋转速度显示 | | | | 直线速度显示 | | | | | | ES-8A 恒线速数显表具备直线速度显示，将加工的实时线速度直接显示，以协助操作者掌握加工的实时线速度。 |
|
|
| |
 | |  | Z/Z1相加显示 | | | | ES-8A 恒线速数显表具有 Z/Z1轴读数相加功能，可显示Z和Z1轴相加后的读数，操作者也可以随时切换到原始显示界面（X/Y/Z 单独显示）。Z/Z1轴相加功能对刀具轴上安装两把电子尺的情况非常有用。操作者可通过这个功能直接将两把电子尺的读数相加做刀尖定位，使加工更加简便。 |
|
| |
 | | |  | | | | | 自动转速控制模式 | | | | | | | | 主轴转速控制旋钮 | | 手动转速控制模式 | | | | | | | | | | | | | | | | | | | | ES-8A 恒线速数显表提供0-10V电压输出至主轴变频器，以直接控制主轴转速。 | | ES-8A 恒线速数显表采用主轴转速控制旋钮，提供0-10V输出电压至主轴变频器以直接控制主轴转速。通过调节ES-8A面板上的速度控制旋钮，操作员可以调节输出至主轴变频器的电压，系统会相应电压值调节主轴转速。 | | | | | | | | | 在手动转速控制模式中，0-10V主轴控制电压信号由面板上的速度调节旋钮确定，是手动控制。操作员可直接调节该旋钮控制主轴转速，达至理想的加工光洁度，并将实际的加工线速记录下来。 | | 手动转速控制模式
0-10V输出由面板上的速度控制旋钮控制。 | | | | | | | | | | 在当将转速调至所需要的加工光洁度后，操作者可切换至自动转速控制模式，主轴转速0-10V控制信号由由ES-8A根据所输入的直线表面切削速度（V）控制，ES8A会根据当前X轴直径设置主轴转速，因此在X轴直径不断改变的情况下依然可以保持直线表面切削速度恒定。 | | 自动转速控制模式
0-10V输出由ES-8A根据X轴直径自动调节，以保持表面切削速度恒定。 |
|
| |
| |
| |

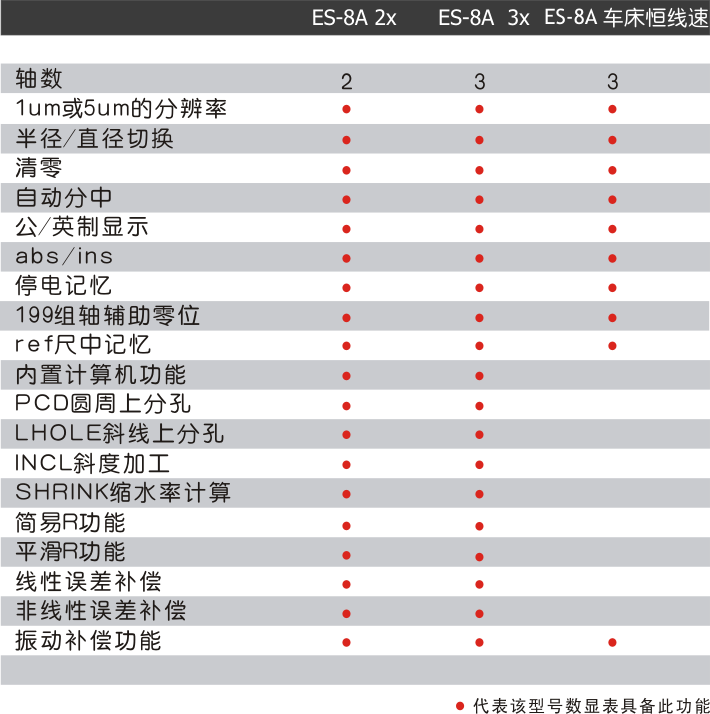

| >>ES-8A系列数显表功能 | |  |  |
|
