磁致伸缩位移传感器 EP结构 模拟量输出接口

磁致伸缩位移传感器  EP结构  模拟量输出接口
产品名称:磁致伸缩位移传感器 EP结构 模拟量输出接口
所属类别:EP结构磁致伸缩位移传感器
产品人气:4006
更新日期:2019/3/11 8:53:07
询价

产品介绍

磁致伸缩位移传感器

EP结构

模拟量输出接口

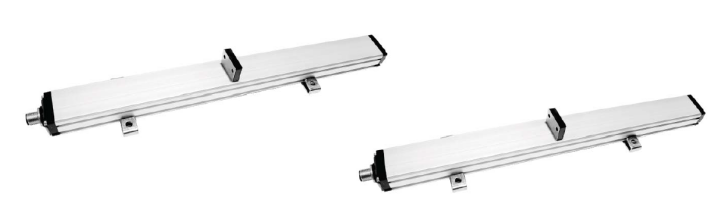

EP结构模拟量输出,是一款超高性价比,结构紧凑型传感器。整体采用铝型材全封闭设计,防护等级IP65;悬浮磁铁非接触方式测量永不磨损,传感器绝对位置量输出,起止位置全量程可调,不受掉电影响。

EP结构传感器适合安装在机器表面,或者一些狭小的外部空间中,E P结构传感器适用于流体动力、橡胶、木材加工、注塑、能源等各种工业自动化应用领域。

EP结构外形与针脚线色

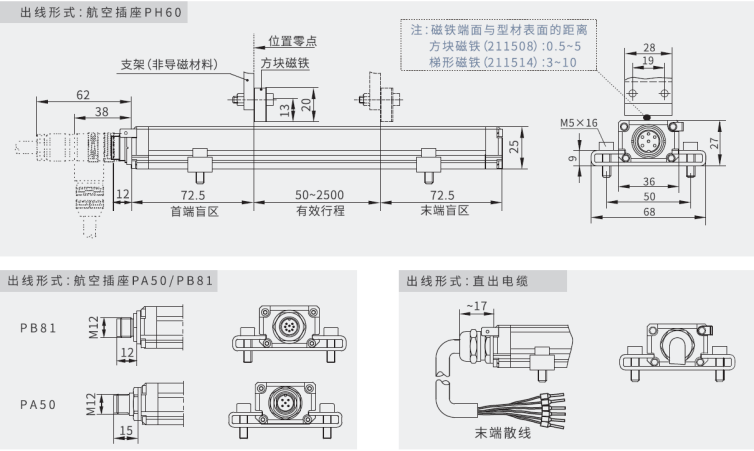

结构外形(模拟量)


接线与针脚定义

模拟量

PH60针脚

线色1*

线色2*

功能定义




1

磁环位置信号+

2

绿

磁环位置信号一

3

传感器编程线

4

绿

传感器编程线

6

+24Vdc±20%供电

面向传感器

7

0vdc(供电回路)

★屏蔽电缆的屏蔽线接地

PB81针脚

功能定义




1

磁环位置信号一

2

不接

3

+24VDC土20%供电

4

0Vdc供电回路

5

磁环位置信号+

6

传感器编程线

7

不接

面向传感器

8

传感器编程线



PA50针脚

功能定义


1

+24Vdc±20%供电

2

0Vdc供电回路

3

磁环位置信号+

4

磁环位置信号一

面向传感器

5

传感器编程线



产品参数一EP结构模拟量接口

输入

测量数据:位置磁环

有效行程:25~2500 mm,其他可根据需要定制

输出

电流

4~20mA 或0~20mA(最小/最大负载0/500Ω)

电压

0~1ovdc或0~5Vdc(最小负载电阻≥10KΩ)

分辨力

14位D/A或满量程的0.0065%(最小10um)

非线性度

<满量程的±0.03%

重复精度

<满量程的±0.005%

迟滞

<10um

更新时间

1ms(量程≤1m)2ms(1m<量程≤2m)

3ms(2m<量程≤3m)



工作条件

磁环速度

任意

电气防护

IP65

工作温度

<30ppm/℃

温度系数

湿度90%,不能结露

冲击指标

GB/T2423.5 50g(11ms)

振动指标

GB/T2423.10 10g/10~2000Hz

EMC测试

GB/T17626.2静电放电抗干扰度,等级4,A类

GB/T17626.3射频电磁场辐射抗干扰度,等级3,A类

GB/T17626.4电快速瞬变脉冲群抗扰度,等级4,A类

GB/T17626.6 射频场感应的传导骚扰度,等级2,A类

GB/T17626.8工频磁场抗扰度,等级3,A类

CE认证



结构与材料

测杆

铝成型外壳

出线连接

直出电缆(散线连接)、航空插座(M16连接器)

安装

任意方向,夹片安装

位置磁铁

方块磁铁、梯形磁铁

电气连接

输入电压

+24Vdc±20%

功耗

<80mA

极性保护

最大-30vdc

超压保护

最大36Vdc

绝缘电阻

>10MΩ

绝缘强度

500V

产品选型一EP结构模拟量接口

选型指南


01-02

传感器系列

EP

整体型材结构系列



03-07

量程

M****

0025~2500 mm,其他可根据需要定制

0025~0500mm,步长5mm

0750~1000mm,步长25mm

1000~2500 mm,步长50mm



08-09

磁铁形式

C3

方块磁铁(211508)

C4

梯形磁铁(211514)

10-13 连接形式

直出线缆方式1011出线类型

DH  PUR橙色电缆,-20℃~90℃,末端散线线色1

DU  PVC橙色电缆,-20~105,末端散线,线色2

直出线缆方式1213线缆长度,01~99 单位:

插座连接方式10 11 12 13

PA50 M12五芯插座,插头电缆需要另外选配

PH60    M16六芯公插座,插头电缆需要另外选配

PB81    M12八芯公插座,插头电缆需要另外选配

14-17

信号输出模式

14

15

通信接口

A

0

电流输出,4~20mA

A

1

电流输出,20~4mA

A

2

电流输出,0~20mA

A

3

电流输出,20~0mA

V

0

电压输出,0~10V

V

1

电压输出,10~0V

V

4

电压输出,0~5V

V

5

电压输出,5~0V



16

保留位

1

单个磁块



17

无磁环输出状态

A

保持原值

B

最大值4~20mA,0~20mA,0~10V,0~5V时默认值

C

最小值 20~4mA,20~0mA,10~0V,5~0V时默认值



18-19

首末端盲区

B

1

72.5mm+72.5m m

D

2

73mm+73m m



选型实例:

:EP-M0300-C0-PB81-A01B-B1

表示︰EP整体型材结构,固定夹片安装,300m m有效行程,不带磁块,M12航空插座出线形式,电流4~20mA输出,无磁环输出值小于4mA,首末端死区72.5m m+72.5m m



EP常用可选附件

编程调试盒

名称:手持式编程器

含:手持式编程器、220V电源、传感器转接线×2
可对模拟量输出型位移传感器的起始位和满量程点进行设置

〔仅供模拟量输出型)



订货号:TEC612801A/B(A电流/B电压)

名称:USB转换器

含:USB转换器、USB数据线、传感器转接线×2.软件
通过USB端口连接PC机与传感器,使用TEC传感器配置软件进行编程
—设置传感器测量方向;
—设置传感器的零点和满量程点;
—图形显示磁环位置值;
—通过错误代码在线诊断传感器。

(仅供模拟量输出型)



订货号:TEC6 128 1 1



PUR橙色电缆

3P×0.25mm2
φ7.8±0.2mm

导电体:6芯,红/黑,蓝/绿,黄/白

应用特性:电缆护套橙色,带屏蔽,耐温-20~90





订货号:511802

PVC橙色电缆

7×24AWG

φ6.7±0.3mm



导电体:7芯,白/棕/绿/黄/灰/粉红/蓝;符合欧洲色标应用特性:电缆护套橙色,带屏蔽,耐温-20~105℃




订货号:511807

四芯/五芯M12直插母头电缆

5×0.25mm2
φ5.6±0.2mm

导电体:5芯,棕/白/蓝/黑/灰

应用特性:电缆护套PUR黑色,带屏蔽,耐温-40~80℃

线长∶2米(可选3米/5米/10米)




订货号:521801-2(3/5/10)



四芯/五芯M12弯插母头电缆

5×0.25mm2
φ5.6±0.2mm

导电体:5芯,棕/白/蓝/黑/灰

应用特性:电缆护套PUR黑色,带屏蔽,耐温-40~80℃

线长∶2米(可选5米)


订货号∶521804-2(5)

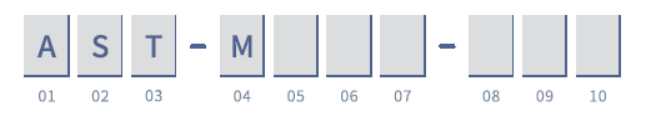

模拟量电缆配件选型

选型指南


01-03

类型

AST

模拟量接口



04-07

线缆长度

M***

不足3位前面补零,M表示公制,单位m



08-10

线缆类型、出线方式

H01

一端6针(M16)直插母接头,一端散线

H03

一端6针(M16)弯插母接头,一端散线

U01

一端6针(M16)直插母接头,一端散线

U03

一端6针(M16)弯插母接头,一端散线



:

H︰线缆类型,PUR护套,橙色,-20~90

U︰线缆类型,PVC护套,橙色,-20~105



选型实例:

1:AST-M005-H01

表示:模拟量接口线缆,线长5,PUR护套,橙色,- 20~90℃,线缆一端6(M16)直插母接头,一端散线。



EP常用可选附件

磁铁/夹片/插头





名称:方块磁铁





包含:1个磁铁

订货号∶211508

磁环



名称:方块磁铁套件




垫片

隔磁垫片尺寸同磁环,厚度5mm螺钉

GB/T70.1,M4x20,材质304

弹簧垫片

G B/T93,φ4,材质304




包含:1个磁块,1个垫片,2个带弹垫螺钉

订货号∶288508

磁环

名称:梯形磁铁





包含:1个磁环

订货号∶211514

磁环



名称:梯形磁铁套件




垫片

隔磁垫片尺寸同磁环,厚度5mm螺钉

G B/T70.1,M4×20,材质304

弹簧垫片

G B/T93,φ4,材质304




包含:1个磁环,1个垫片,3个带弹垫螺钉

订货号∶288514


名称:固定夹片套件




螺钉

GB/T70.1,M5X16,材质304




包含:1个夹片,2个螺钉

订货号∶288561


名称:六针航插母头




模拟量


订货号∶312701


名称:六针90°航插母头




模拟量




订货号∶312702
