绝对式光栅尺

绝对式光栅尺
产品名称:绝对式光栅尺
所属类别:绝对式光栅尺
产品人气:7236
更新日期:2019/3/11 8:46:24
询价

产品介绍

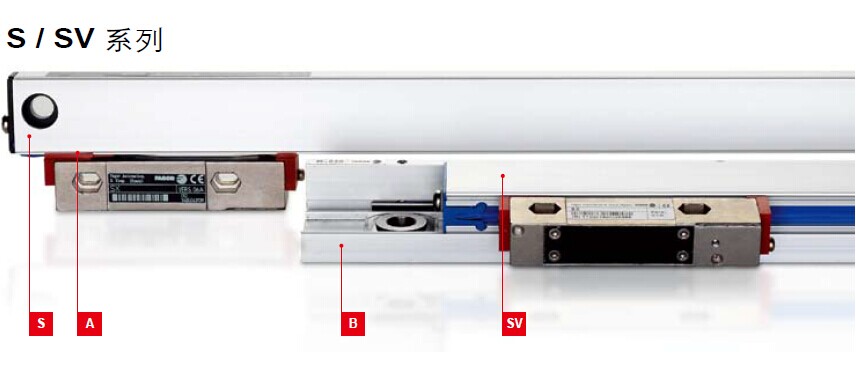

绝对式光栅尺

光栅尺的玻璃有两段不同的刻线,一条用来产生1Vpp信号(像标准的增量的光栅尺);另一条为为二进制代码,用一种特殊的顺序保证了代码在全部测量长度上不会重复.绝对位置可以通过光敏元件和特殊设备利用这些二进制代码进行计算得到。

 测量长度在2040mm以内,并在高速、高振动和空间很小的环境条件下,特别推荐该系列产品。三种零参考点可供选择:每隔50mm有一个零参考点Io;可选择零参考点Io;距离编码式零参考点Io。该系列读数头(动尺)有一个内置插座与电缆相连,便于用户安装和拆卸。



技术参数
绝对式直线光栅尺
型号
SA/SVA
SAF/SVAF
SAM/SVAM
SAP/SVAP
精度
±5μm(±0.0002″)
±3μm(±0.00012″)
分辨率
0.1μm
(0.00004″)
0.05μm
(0.000002″)
零参考点Io
-
绝对位置测量
连续的二进制代码光学读数
输出信号
1vpp
-
-
-
输出信号周期“T”
20μm
UBS接口
通过RS-485与USB转换器(可选)
