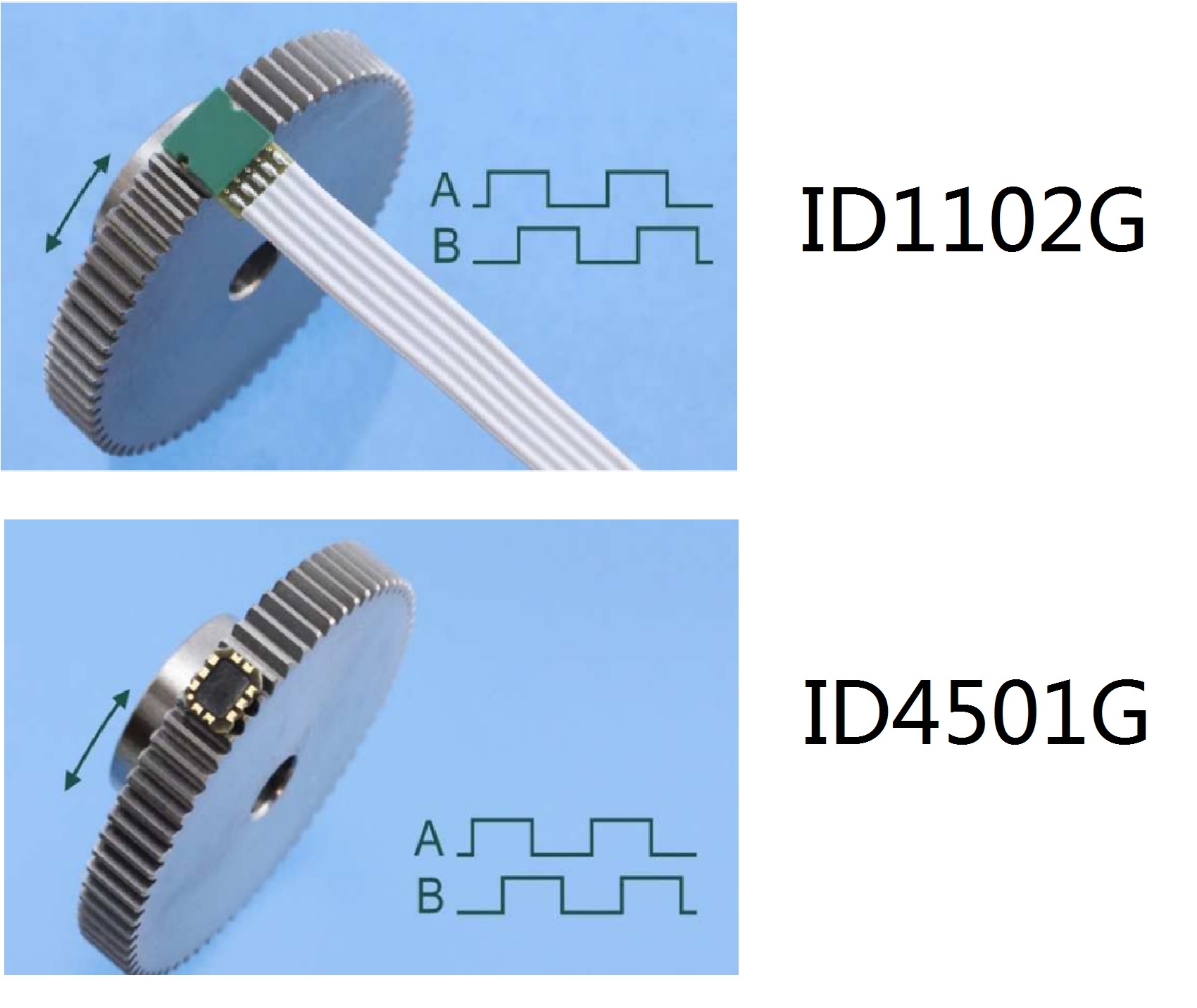

齿轮式感栅尺ID 1102G ID 4501G

齿轮式感栅尺ID 1102G ID 4501G
产品名称:齿轮式感栅尺ID 1102G ID 4501G
所属类别:齿轮式感栅尺
产品人气:709
更新日期:2020/6/11 16:57:56
询价

产品介绍

齿轮式感栅尺


齿轮式感栅尺ID 1102G ID 4501G 产品特性
· 尺寸高度集成,超薄编码器厚度<1mm。
· 极强的抗磁场干扰能力。
· 抗油、水、灰尘、颗粒物,免维护。
· 可对栅尺运动速度和分辨率进行编程。

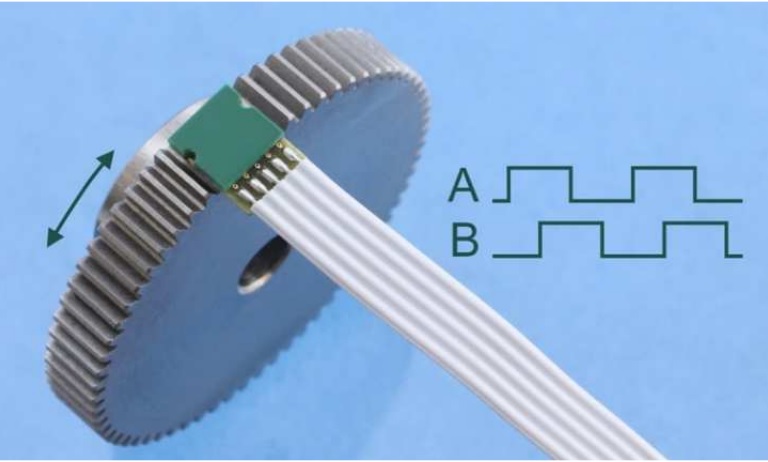

ID 1102G

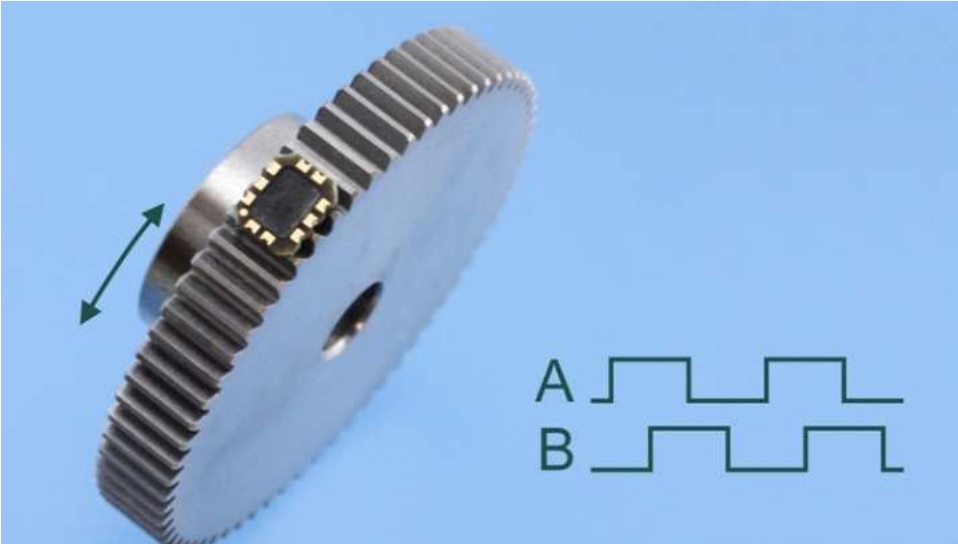

ID 4501G



齿轮式感栅尺ID 1102G ID 4501G 主要规格
输出格式:单端TTL信号,RS422
细分:x2 – x 16,384/ 轮齿
输入频率:0-25 kHz
输出频率:0-1 MHz
间距:最高0.6 mm
供电:5V, 10mA
温度:-20到 100°C
齿轮材质:铁氧体


型号ID 1102GID 4501G
每圈脉冲数(CPR)12~2500012~125000
最大转速(rpm)6~250006~125000
参考点
可选安装方式直接安装裸芯片
A型底托A型底托
B型底托金属封装外壳
读数头尺寸 L x W x T9 x 6.8 x 0.9 mm6 x 5 x 0.8 mm
20 x 20 x 4.1 mm20 x 20 x 4 mm
9 x 6.8 x 1.6 mm37 x 23 x 11 mm
线缆扁平线缆
扁平线缆扁平线缆
扁平线缆屏蔽线-8芯
接口 FC-6、FC-8
 FC-6、FC-8 FC-6、FC-8
 FC-6、FC-8 D-sub 9、D-sub 15
输出信号单端TTL信号差分TTL信号
单端TTL信号差分TTL信号
单端TTL信号RS 422信号
产品说明书下载ID 1102G说明书ID 4501G 说明书
