直线增量式感栅尺ID 1102L、ID 4501L、IT 3402L、IT 5602L

直线增量式感栅尺ID 1102L、ID 4501L、IT 3402L、IT 5602L
产品名称:直线增量式感栅尺ID 1102L、ID 4501L、IT 3402L、IT 5602L
所属类别:直线增量式感栅尺
产品人气:800
更新日期:2020/6/11 16:32:11
询价

产品介绍


直线增量式感栅尺

直线增量式感栅尺ID 1102L、ID 4501L、IT 3402L、IT 5602L
产品特性

· 尺寸高度集成,超薄编码器和尺条设计(总计<2mm)
· 极强的抗磁场干扰能力
· 抗油、水、灰尘、颗粒物,免维护
· 可选配线缆, 连接器、固定器和封装外壳

直线增量式感栅尺ID 1102L、ID 4501L、IT 3402L、IT 5602L主要规格

分辨率:最小至20 nm
最大速度:最高10 m/s
间距:最高0.6 mm
供电:5V, 30 mA
温度:-40到 125°C

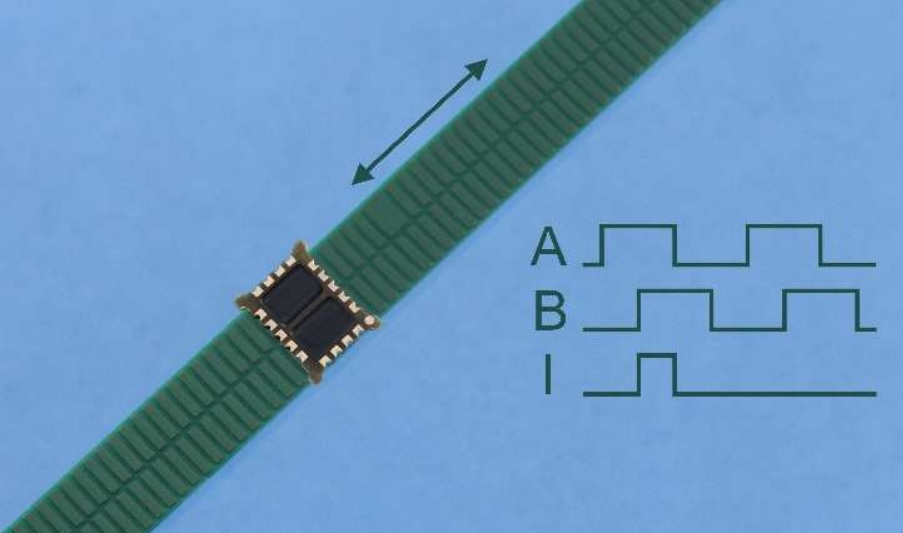

ID 1102L

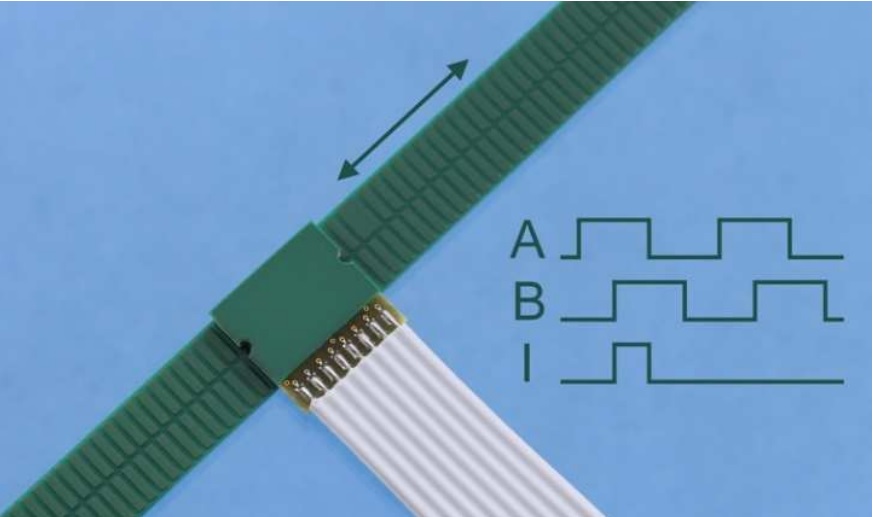

ID 4501L

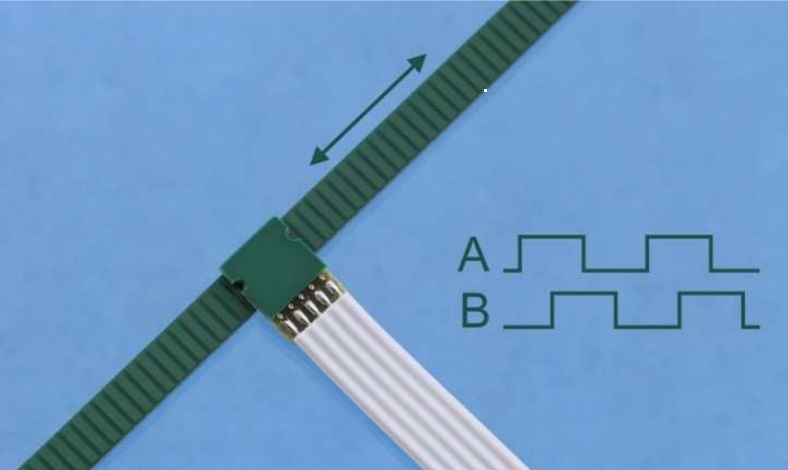

IT 3402L


IT 5602L

直线增量式感栅尺ID 1102L、ID 4501L、IT 3402L、IT 5602L

型号ID 1102LID 4501LIT 3402LIT 5602L
分辨率(μm)0.018~1500.018~1500.037~750.037~75
最大运行速度(m/s)0.014~300.014~300.005~110.005~11
参考点
可选安装方式直接安装裸芯片直接安装裸芯片
A型底托A型底托A型底托A型底托
B型底托金属封装外壳B型底托PCB RS422 驱动板
   金属封装外壳
读数头尺寸 L x W x T9 x 6.8 x 0.9 mm6 x 5 x 0.8 mm11 x 11 x 0.9 mm10 x 8 x 0.75 mm
20 x 20 x 4.1 mm20 x 20 x 4 mm20 x 20 x 4.1 mm20 x 20 x 4.0 mm
9 x 6.8 x 1.6 mm37 x 23 x 11 mm11 x 11 x 1.6 mm29 x 10 x 3.4 mm
   36 x 14.6 x 13 mm
线缆扁平线缆 扁平线缆
扁平线缆扁平线缆扁平线缆扁平线缆
扁平线缆屏蔽线-8芯扁平线缆屏蔽线-8芯
   屏蔽线-8芯
接口 FC-6、FC-8 FC-8
 FC-6、FC-8 FC-6、FC-8FC-8FC-8
 FC-6、FC-8 D-sub 9、D-sub 15FC-8D-sub 9、D-sub 15
   D-sub 9、D-sub 15
输出信号单端TTL信号差分TTL信号单端TTL信号单端TTL信号
单端TTL信号差分TTL信号单端TTL信号单端TTL信号
单端TTL信号RS 422信号单端TTL信号RS 422信号
   RS 422信号
产品说明书下载ID 1102L说明书ID 4501L说明书IT 3402L说明书IT 5602L说明书


直线增量式感栅尺ID 1102L、ID 4501L、IT 3402L、IT 5602L选配尺条型号


型号TPLS01
尺条长度205 mm600 mm
参考点
可选安装方式带背胶乐泰 480带背胶乐泰 480
尺条尺寸 L x W x T205 x 3.7 x 1.53 mm205 x 3.7 x 0.73 mm600 x 3.7 x 1.53 mm600 x 3.7 x 0.73 mm
适用编码器类型ID 1102L、ID 4501L
周期长度1.2 mm

型号TPLD03
尺条长度205 mm600 mm
参考点
可选安装方式带背胶乐泰 480带背胶乐泰 480
尺条尺寸 L x W x T205 x 7.5 x 1.53 mm205 x 7.5 x 0.73 mm600 x 7.5 x 1.53 mm600 x 7.5 x 0.73 mm
适用编码器类型ID 3402L、ID 5602L
周期长度1.2 mm

型号TPLS02
尺条长度550 mm
参考点
可选安装方式带背胶乐泰 480
尺条尺寸 L x W x T550 x 4.4 x 1.72 mm550 x 4.4 x 0.92 mm
适用编码器类型ID 1102L、ID 4501L
周期长度1.28 mm

型号TFLS01
尺条长度205 mm
参考点
可选安装方式带背胶
尺条尺寸 L x W x T205 x 3.7 x 0.2 mm
适用编码器类型ID 1102L、ID 4501L
周期长度1.2 mm
