万濠光栅尺(WTA&WTB)

万濠光栅尺(WTA&WTB)

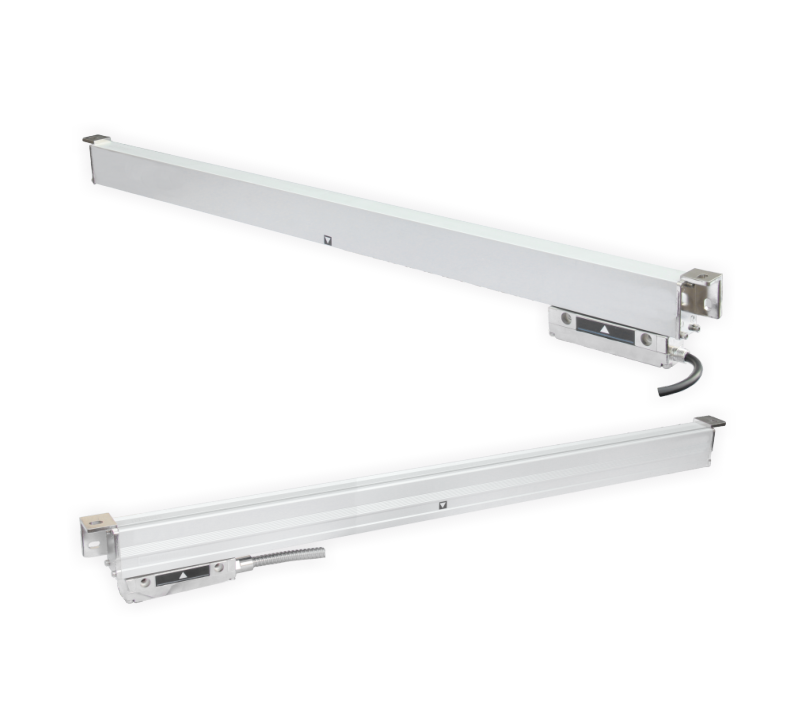

产品名称:万濠光栅尺(WTA&WTB)
所属类别:万濠光栅尺(WTA&WTB)
产品人气:286
更新日期:2020/2/20 14:41:24
询价

产品介绍

万濠光栅尺(WTA&WTB)我司专业代理,全程提供技术支持,应用与各大伺服驱动器及PLC等兼容。

光栅尺优点:
1.采用自主设计的光学镜头组成的单一大面积光源,比一般的LED光源有更好的平行性和光强的均匀性,从而确保高分辨力状态的稳定性;
2.单一大面积光源克服了传统采用四对管LED光源老化不同步的问题,一年后信号的可靠度大幅提升,减少后期的维修成本;
3.接收模块采用精心挑选6只大面积光电二极管封装成一体,保证了电参数的一致性,确保高质量信号输出,提高了抗污染能力及定位精度和响应速度;
4.采用一体注塑成型带金属软外壳保护的双层屏蔽线,防水,稳固可靠,特别适合远距离传输,信号抗干扰能力强,
5.采用自主研发的弦波信号细分芯片,纯硬件处理,转换速度快,增量A/B正交信号输出高达2.5MHZ;
6.每根光栅尺都经过严格的检验、测试,并可提供精度检测报告,确保产品质量及质量可追溯性;
7.滑动采用高质量进口五只轴承,能保证长时间工作重复定位性;
8.尺身采用铝合金型材经阳极处理,尺头采用合金压铸镀硬铬,耐腐蚀,能长时间工作在环境恶劣条件下

技术规格参数:

品名

产品精度及输出信号

生产长度

解析度

栅距

原点RI

工作速度

WTA0.5(薄尺)

±(3+3LO/1000)um或者更高精度,2路TTL方波0t和90,另可提供4路TTL方波0,90,180,270

50-1000

0.0005

0.02mm

50mm

30米/

WTA1(薄尺)

50-1000

0.001

0.02mm

50mm

50米/

WTA5(薄尺)

50-1000

0.005

0.02mm

50mm

90米/

WTB0.5(厚尺)

50-1000

0.0005

0.02mm

50mm

30米/

WTB1(厚尺)

50-3000

0.001

0.02mm

50mm

60米/

WTB5(厚尺)

50-3000

0.005

0.02mm

50mm

90米/

其他资料

相偏移误差:90±15    工作温度:0℃-40℃   存储温度:20℃-50℃

公称长度

LO=50-1000mm

每50mm为一档

LO=1000-3000mm

每100mm为一档

500mm以内最大行程

公称尺寸+30mm

信号线长度:2m

500mm-900mm最大行程

公称尺寸+30mm

信号线长度:3.5m

900mm最大行程

公称尺寸+50mm

信号线长度:5m

万濠光栅尺与同行产品对比



单一平行光源

4对管LED光源

平行

好3°

差15°

光斑均匀度

差;不一致性

可达到分辨力

高:栅距20μm可达到0.5μm

低:栅距20μm可达到1μm,长时间工作不稳定

长时间工作光强衰减对精度、速度、稳定度影响

整理衰减:几乎不影响性能

大:衰减不一致对性能影响大

后期维修成本

高:一年之后特别明显



集成接收模块

4对分离接收模块

接收面积

信号稳定度

抗污染能力

一般

响应速度

一般

信号抗干扰性

一般

长时期工作信号衰减

衰减一致

差异性大

保外维修率
