直线光栅尺LS487/LS477

直线光栅尺LS487/LS477
产品名称:直线光栅尺LS487/LS477
所属类别:直线光栅尺
产品人气:15017
更新日期:2019/12/25 10:19:42
询价

产品介绍

LS 400系列 LS487  LS477
紧凑外壳增量式直线光栅尺
• 用于有限安装空间应用

技术参数

LS 487

LS 477

测量基准
线性膨胀系数

DIADUR玻璃光栅,栅距20 µm
α therm ≈8 x 10-⁶ K-¹(安装方式I/II);带安装板:α therm  9 x 10-⁶ K-¹(安装方式III

精度等级*

±5 µm; ±3 µm

测量长度ML* 单位mm

对ML 1240以内光栅尺, 安装板*为可选,对ML 1340以上光栅尺为必选

70 120 170 220 270 320 370 420 470 520 570 620 670 720

770 820 920 1020 1140 1240 1340 1440 1540 1640 1740 1840 2040

参考点*

LS 4x7

LS 4x7 C

  • 每50 mm可用磁条选择
  • 1个,位于测量长度的中点位置
  • 2个参考点,每一个距测量长度起点和终点35 mm (对于ML ≤ 1 020 mm) 或 45 mm (对于 ML ≥ 1140 mm)

距离编码

接口

  1 VPP

 TTL

内部细分倍数*

信号周期

20 µm

5-fold

10-fold

20-fold

诊断接口

模拟

截至频率

–3 dB

 160 kHz

扫描频率*

边缘间距a

100 kHz

 0.5 µs

50 kHz

 1 µs

100 kHz

 0.25 µs

50 kHz

 0.5 µs

25 kHz

 1 µs

50 kHz

 0.25 µs

25 kHz

 0.5 µs

测量步距

取决于细分倍率

1 µm1)

0.5 µm1)

0.25 µm1)

电气连接

单独的适配电缆 (1 m/3 m/6 m/9 m) 可连接安装块

电缆长度2)

 150 m

 100 m

空载供电电压

DC 5 V ±0.25 V/< 120 mA

DC 5 V ±0.25 V/< 140 mA

运动速度

 120 m/min

 120 m/min

 60 m/min

 120 m/min

 60 m/min

 30 m/min

 60 m/min

 30 m/min

所需运动力

 5 N

振动55 Hz至2000 Hz
冲击11 ms
加速度

无安装板:≤100 m/s²(EN 60068-2-6)
带安装板,电缆出线在右侧:≤200 m/s²,左侧:100 m/s² (EN 60068-2-6)
300 m/s²(EN 60068-2-27)
沿测量方向≤100 m/s²

工作温度

0 °C to 50 °C

防护等级EN 60 529

如果符合样本中安装说明要求为IP 53,如果接入DA 400的密封空气为IP 64

重量

0.4 kg + 0.5 kg/m 测量长度

* 请订购时选择
1) 在后续电子电路中4倍频细分后
2) 海德汉电缆

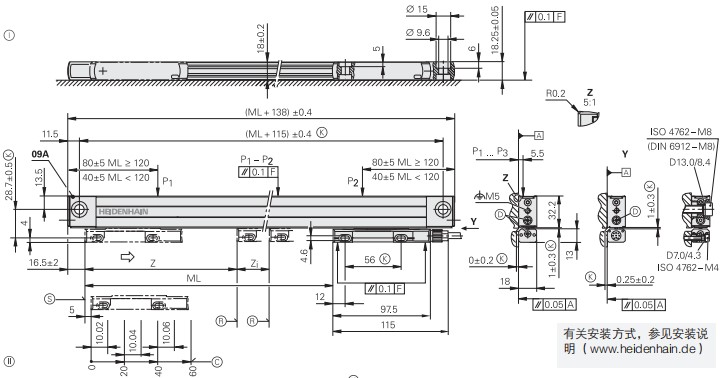

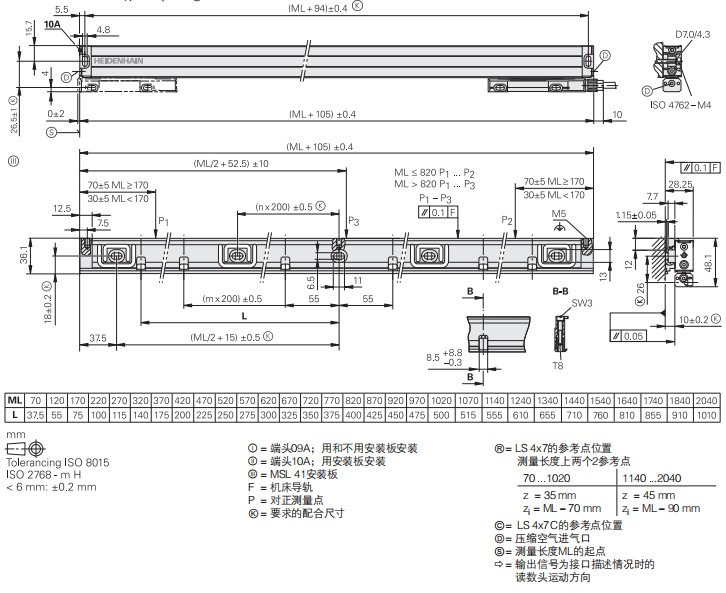

产品尺寸图:

×
