直线光栅尺LC195S Functional Safety/LC195S/LC195F/LC195M

直线光栅尺LC195S Functional Safety/LC195S/LC195F/LC195M
产品名称:直线光栅尺LC195S Functional Safety/LC195S/LC195F/LC195M
所属类别:直线光栅尺
产品人气:13480
更新日期:2019/12/24 14:32:23
询价

产品介绍

LC 100系列
直线光栅尺LC195S Functional Safety/LC195S/LC195F/LC195M
标准外壳的jue对式直线光栅尺
抗振性能好
允许水平安装
双密封条设计,可靠性

技术参数

LC 195 S Functional Safety

LC 195 S

LC 195 F

LC 195 M

测量基准
线性膨胀系数

DIADUR带jue对和增量刻轨的玻璃光栅,栅距20 µm
α therm ≈8 x 10-⁶ K-¹

精度等级*

±3 µm至3040mm测量长度;±5 µm

测量长度ML*
单位mm

140 240 340 440 540 640 740 840 940 1040 1140 1240 1340
1440 1540 1640 1740 1840 2040 2240 2440 2640 2840 3040 3240 3440 3640 3840 4040 4240

功能安全特性
适用于

  • • SIL-2,基于EN 61 508
    • 3级,PL “d”,基于EN ISO 13 849-1:2008

PFH

25 x 10-⁹;ML>3040mm:40x 10-⁹
(zui高海拔高度1000 m)

安全位置1)

光栅尺:±550 µm;ML>3040mm:±2050µm
(安全应用的测量步距SM = 220 µm

机械连接:尺壳与读数头防松的故障防护(第21页)

接口

DRIVE-CLiQ

发那科串行接口/αi接口

三菱高速接口

订购标识

DQ01

Fanuc05

Mit03-04

测量步距
± 3 µm
±5 µm


0.001 µm

0.010 µm

αi 接口/α接口

0.00125 µm/0.010 µm

0.0125 µm/0.050 µm


0.001 µm

0.010 µm

时钟频率(计算时间tcal

电气连接

单独的适配电缆(1 m/3 m/6 m/9 m)可由读数头两端出线

电缆长度

 30 m²)

 50 m

 30 m

供电电压

DC 10 V to 28.8 V

DC 3.6 V to 14 V

功率消耗(zui大值)

10 V:  1.5 W; 28.8 V:  1.7 W

3.6 V:  1.1 W; 14 V:  1.3 W

运动速度

 180 m/min (zui大加速度100 m/s²

所需的运动力

 4N

振动55 Hz至2000 Hz
影响
冲击11 ms

外壳:200 m/s²(EN 60068-2-6)
读数头:200 m/s²(EN 60068-2-6)

300 m/s²(EN 60068-2-27)

工作温度

0 °C to 50 °C

防护等级EN 60529³)

如果符合样本中安装说明要求为IP 53,如果接入DA 400的压缩空气为IP 64

重量

 0.55 kg+2.9 kg/m测量长度

请订购时选择
1) 位置值比较后在后续电子电路中可能还有其他误差(请联系后续电子电路制造商)
2) 如需要更长电缆,可按要求提供
3) 在应用中,必须避免颗粒和液体进入LC直线光栅尺。

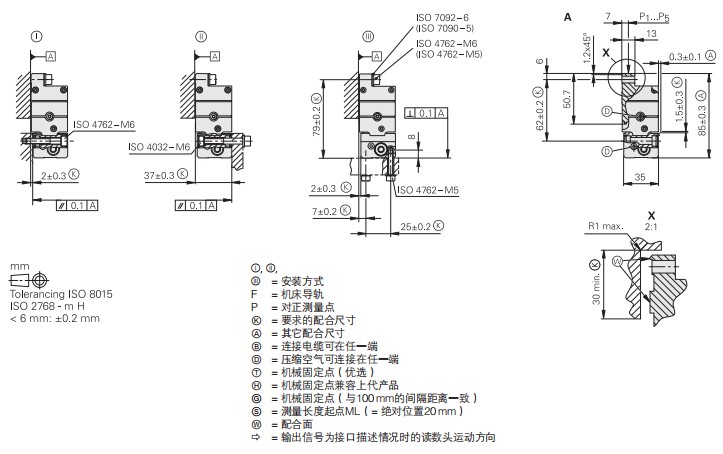

产品尺寸图:


×
