发那科FANUC ai接口绝对式光栅尺GVS608F数控光栅尺
产品特点：
以光学玻璃作为测量基体的光栅位移传感器, 带发那科FANUCai接口。
分辨率为0.1微米（0.0001毫米）。精度等级高达 1 微米(0. 001毫米)
尺内装置可有效阻绝因过滤 不当流 入的液体。
输出连接线缆可调节方向。
连接器并入传感器内。
直接读取绝对度量。
小尺寸，允许狭窄空间安装。
机械特性：

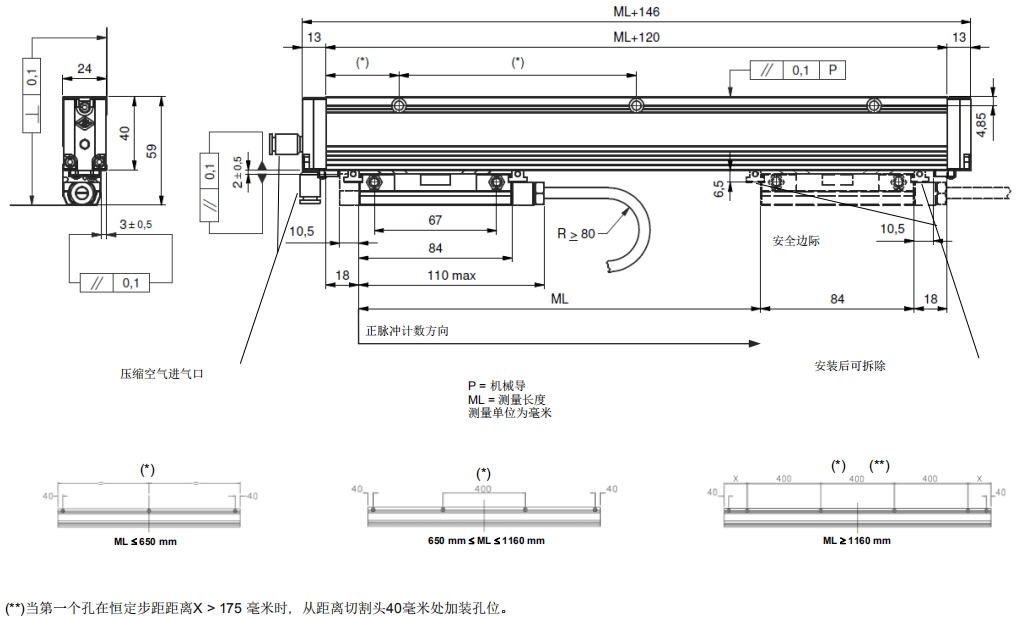

尺体坚实厚重，电镀铝材质，尺寸是40x24 毫米。
弹性联轴器可进行误差补偿，机械滞后自校正，间隙误差 <0.2 微米(0 .0002毫米）。
在两侧端口被固定的读头沿着滑动面的密封胶唇具有非延展性。
读头，包括连接杆和阅读块，均在电子板上被有效防护。
阅读模块沿滚珠轴承滑动。
压铸拉杆，镍表面处理。
绝对式玻璃格栅防护在尺罩内。
弹性垫圈可以再现机械接头的保护 (如果被拆卸的话）
可拆卸和重装。
可进行直接服务。
电气特性：
具有红外线发射器和接收光电二极管的读取装置。
带串行接口 FANUC ai.
极性反转和输出端口短路保护的电气保护。
线缆:
- 7线屏蔽线缆 = 7.4 毫米, 聚氨酯外部防护套
- 导线部分:
- 电源0.50 平方毫米
- 信号 0.18 平方毫米
- 连接器PCR 15针 (代码 A02B – 0120 – K303).
- 这种电缆适合连续运动。
- 电缆的弯曲半径不应小于80毫米。
技术参数：
| 代码 GVS 608F | |
| 测量基体 栅距 线性热膨胀系数 | 玻璃刻度尺 20 微米 8 x 10-6 C-1 |
| 串行接口 | FANUC ai |
| 绝对量度分辨率 | 1微米 – 0.1 微米 |
| 精度等级 | 3 微米 * 标准版（0.003毫米） 1 微米 * 高精度版（0.001毫米） |
| 测量长度毫米为单位 |
70, 120, 170, 220, 270, 320, 370, 420, |
移动速度 | 120 米/分 |
| 加速度 | 30米/平方秒 |
| 移动所需力 | 2.5牛 |
| 抗震性(EN 60068-2-6) | 100米/平方秒 [55 2000 Hz] |
| 抗冲击性 (EN 60068-2-27) | 150米/平方秒 [11 米秒] |
| 防护等级 (EN 60529) | IP 54 标准 IP 64 加压 |
| 操作温度 | 0 C 50 C |
| 存储温度范围 | -20 C 70 C |
| 相对湿度 | 20% 80% (非冷凝) |
| 读头滑动 | 滚珠轴承 ⊙ |
| 电源供给 | 5 伏 5% |
| 电流消耗 | 300 mA zui大 |
| 线缆长度 | 50 米 ** |
| 连接器 | 置于传感器内 |
| 电气防护 | 防极性反转和短路 |
| 重量 | 435 g + 1290 克/米 |
订货代码：
