PA1直线位移传感器
主要特征：
•PA1 传感器结构紧凑，是各种小型装置小位移测量的理想选择。
•接头采用裕度设计，配合 M4 螺纹连接，测量更灵活。
•超出理论电气行程后无电气信号变化，安装更简单。
•PA1 传感器是各种小型机械装置、阀门、试验工具和台架的理想配套产品。
| 技术参数： | |
| （ 有效电气行程 （C.E.U） | 25/50/75/100/125/150 |
| 独立线性（C.E.U 范围之内） | 详见表格 |
| 分辨率 | 无限制 |
| 重复性 | 0.01mm |
| 保护等级 | IP40 |
| 位移速率 | ≤ 5m/s |
| 位移力 | ≤ 1.2 N |
| 使用寿命 | >25*10m行程，或100*10机动动作， 取zui小值（在C.E.C.之内） |
| 振动 | 5...2000hz.amax=0.75mm amax. = 20 g |
| 冲击 | 50g 11ms |
| 工作加速度 | 200m/s2 max(20g) |
| 电阻公差 | ±20% |
| 推荐指针电流 | <0.1mA |
| 指针电流 | 10mA |
| 应用电压 | 详见表格 |
| 电气绝缘 | >100MΩ at 500V=, 1bar, 2s |
| 绝缘能力 | <100µA at 500V~, 50Hz, 2s, 1bar |
| 损耗40℃（在 120℃时为 0W） | 详见表格 |
| 输出电压的实际温度系数 | <1.5ppm/°C |
| 工作温度范围 | -30...+100°C |
| 储存温度范围 | -50...+120°C |
| 外壳材料 | 电镀铝尼龙 66GF40 |
| 控制杆材质 | 不锈钢 AISI 303 |
| 安装 | 纵轴可变支架 |
机械/电气参数：
| 型号 | 25 | 50 | 75 | 100 | 125 | 150 | |
| 有效电气行程+3/-0 (C.E.U.) | mm | 25 | 50 | 75 | 100 | 125 | 150 |
| 理论电气行程 (C.E.T.)±1 | mm | C.E.U+1 | |||||
| 电阻(C.E.T) | KΩ | 1 | 5 | 5 | 5 | 5 | 5 |
| 独立线性(C.E.U.范围内) | ±% | 0.2 | 0.1 | 0.1 | 0.1 | 0.05 | 0.05 |
| 40℃时的功耗（在 120℃时为 0W） | W | 0.6 | 1.2 | 1.8 | 2.5 | 3 | 3.6 |
| 应用电压 | V | 25 | 60 | ||||
| 机械行程 (C.M.) | mm | C.E.U+5 | |||||
| 壳体长度 (A) | mm | C.E.U+49.5 | |||||
| 总长度 (B) | mm | 113.2 | 163.2 | 213.2 | 263.2 | 313.2 | 363.2 |

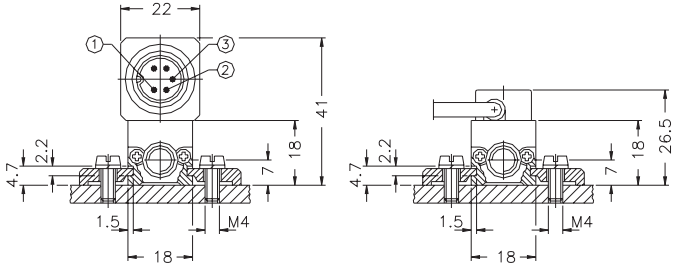

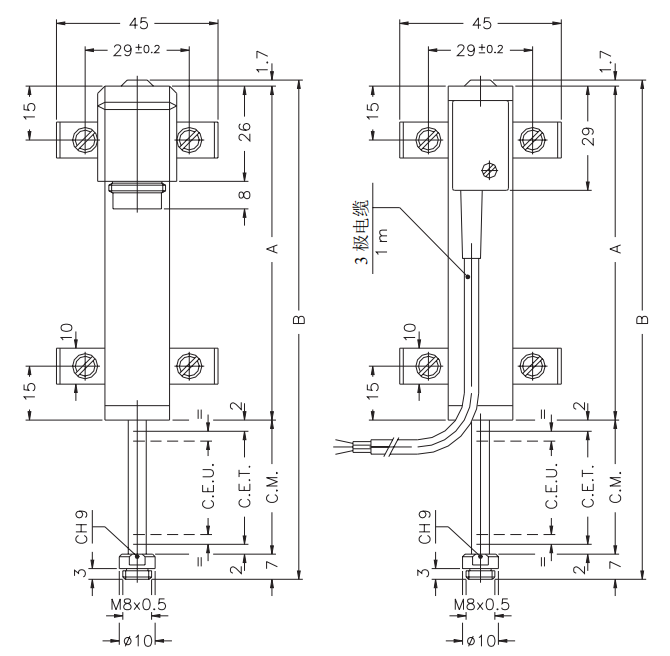

机械尺寸：

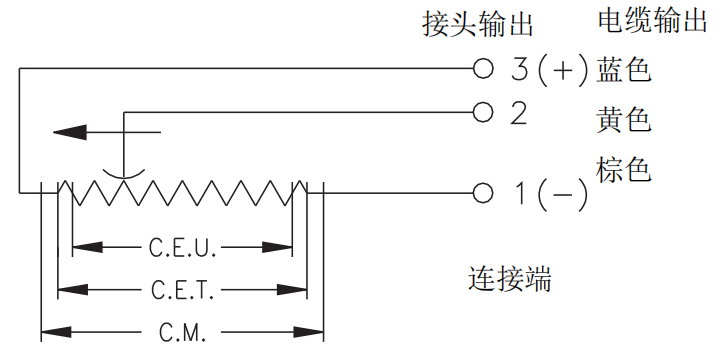

电气连接 :

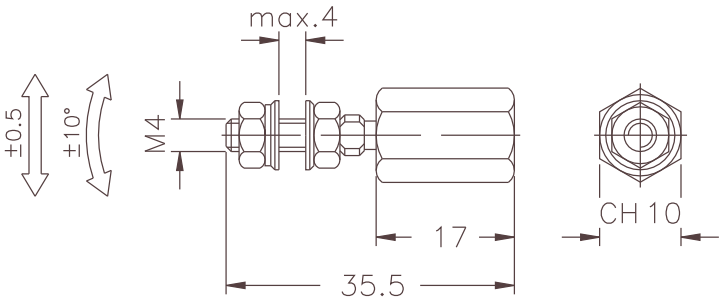

联轴节

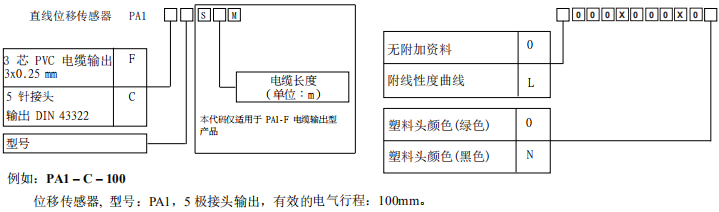

订货代码
配件：
标准配件
PA1 安装套件： 4 个支架，M4x10 螺钉，弹簧垫圈 PKIT005
联轴器 PKIT020
选购 配件
5 针轴向 PCB 母接头 (DIN43322)，IP40 ø4 - ø6 mm 电缆夹 CON011
5 针轴向 PCB 母接头 (DIN43322)，IP65 PG7 ø4 - ø6 mm 电缆夹CON012
5 针直角径向 PCB 母接头 (DIN43322)，IP40 ø4 - ø6 mm 电缆夹 CON013
5 针直角径向 PCB 母接头 (DIN43322)，IP40 ø4 - ø6 mm 电缆夹 CON013
