AT203光栅尺539系列方波输出型(标准型)

AT203光栅尺539系列方波输出型(标准型)
产品名称:AT203光栅尺539系列方波输出型(标准型)
所属类别:AT203
产品人气:1488
更新日期:2019/5/13 10:12:20
询价

产品介绍

日本mitutoyo三丰AT203光栅尺539系列方波输出型(标准型)产品特点:
1.增强了防震和耐久性.
2.新型橡胶凸缘保护量具不受加工车间污物的侵蚀.
3.可通过一根铠装信号电缆连接光栅尺和DOR计数器,以便在恶劣的工厂环境下安全使用.
4.信号电缆输出端口可装于滑竿的两边,实现双向连接.
5.标准型光栅尺装置提供多种测量范围可供选择.

6.可连接KA计数器,KLD计数器或PSU-200脉冲信号装置。

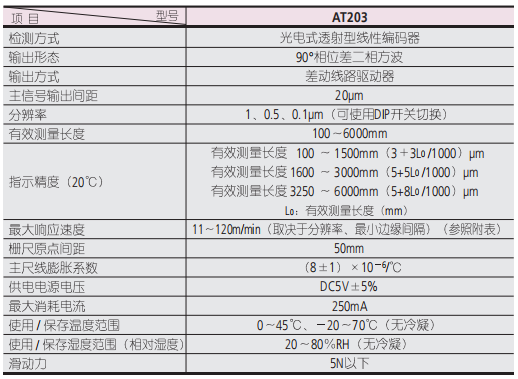

技术参数:

有效测量范围:       100 - 6000mm

20℃时精度:

  100 - 1500mm      (3+3L/1000)um
  1600 - 3000mm    (5+5L/1000)um
  3250 - 6000mm    (5+8L/1000)um
                            L=有效测量范围(mm)

输出波形:             两路90°相位差正交信号

响应速度:       11—120m/min.

分辨率:                0.1,0.5,1 um

参考点间距:          50mm

尘/水防护等级:    达到IP53防护标准

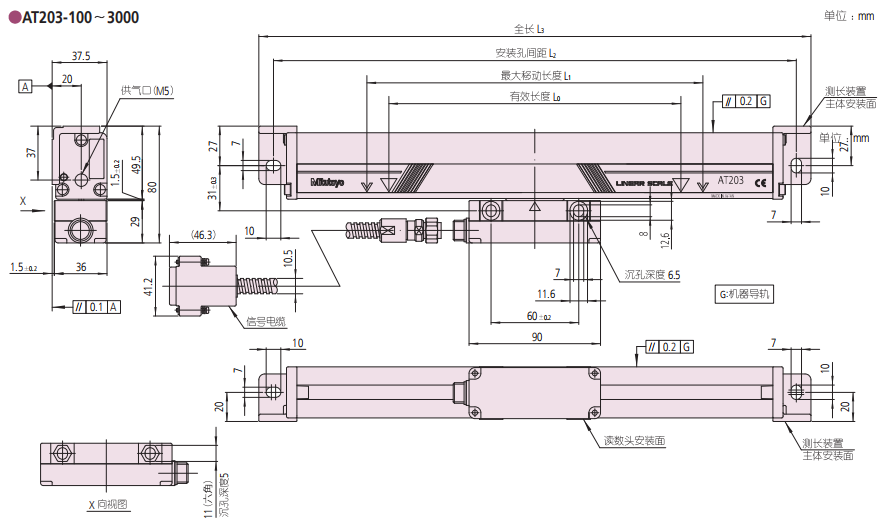

 AT203侧长装置安装参考图:




产品规格:

货号 品名
539-411-30 AT203-100
539-412-30 AT203-150
539-413-30 AT203-200
539-414-30 AT203-250
539-415-30 AT203-300
539-416-30 AT203-350
539-417-30 AT203-400
539-418-30 AT203-450
539-419-30 AT203-500
539-421-30 AT203-600
539-423-30 AT203-700
539-424-30 AT203-750
539-425-30 AT203-800
539-426-30 AT203-900
539-427-30 AT203-1000
539-428-30 AT203-1100
539-429-30 AT203-1200
539-430-30 AT203-1300
539-431-30 AT203-1400
539-432-30 AT203-1500
539-433-30 AT203-1600
539-434-30 AT203-1700
539-435-30 AT203-1800
539-436-30 AT203-2000
539-437-30 AT203-2200
539-438-30 AT203-2400
539-439-30 AT203-2500
539-440-30 AT203-2600
539-441-30 AT203-2800
539-442-30 AT203-3000
539-443-30 AT203-3250
539-444-30 AT203-3500
539-445-30 AT203-3750
539-446-30 AT203-4000
539-447-30 AT203-4250
539-448-30 AT203-4500
539-449-30 AT203-4750
539-450-30 AT203-5000
539-451-30 AT203-5250
539-452-30 AT203-5500
539-453-30 AT203-5750
539-454-30 AT203-6000
09AAA353B 信号电缆3m(AT203用)
09AAA353A 信号电缆5m(AT203用)
539-005 脉冲信号转换装置(PSU-200)
539-006 串行转换装置(PSU-251,MR-J3/J4)
539-007 串行转换装置(PSU-252,MINAS系列)
970712-2 ST专用信号电缆(2m)
970712-3 ST专用信号电缆(3m)
970712-5 ST专用信号电缆(5m)
