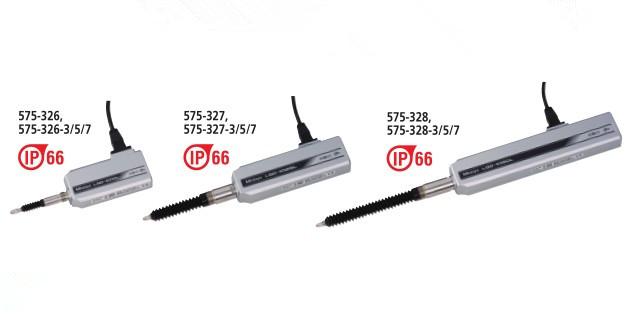

mitutoyo三丰LGD线性测微仪575-326 575-327 575-328
575系列—带有ABSOLUTE线性编码器
LGD 超小型 ABS 线性测微计适于在特别狭小的空间进行测量。原点一旦被设置，就不会丢失。
特点:
1.传感器中使用绝对标尺，其原点即使在电源关闭的情况下也可以保持。
2.工厂车间。尘 / 水防护等级达到 ( IP66 )防护等级。
3.超薄设计使其能在非常狭小的空间内安装。
4.测杆导轨使用高精度线性滚珠轴承以获得非常平滑的运动效果和超长耐用性。
5.良好的滑动持久性可至少使用 1.5 千万次往复 ( 内部测试 ) 。
6.防振动与碰撞的zui大允许加速值 : 100G( 11ms ) ( IEC60068-2-27 ) 。
技术参数：
精度: 参见性能参数 ( 不包括量化偏差 )
分辨率: 10μm
长度基准: 电容型 ABSOLUTE 线性编码器
zui大反应速度 : 无极限
测针: ø3mm 硬质合金
轴套: ø8mm 或 ø15mm
轴承类型: 线性滚珠轴承
测力: 参见性能参数
输出信号: 数显输出
外部输入: 原点设置信号
( Absolute 原点位置可外部改变 )
尘／水防护等级: 达到 IP66 防护标准
日本三丰LGD线性测微计575-326
标准附件
538610:带扳手的测头(用于测量范围为10mm型号)
210187:带扳手的测头(用于测量范围为25/50mm型号)
连接器
性能参数:
货号 * 1 | 575-326 | 575-327 | 575-328 | |
575-326-3 | 575-327-3 | 575-328-3 | ||
575-326-5 | 575-327-5 | 575-328-5 | ||
575-326-7 | 575-327-7 | 575-328-7 | ||
测量范围 | 10mm | 25mm | 50mm | |
分辨力 | 10µm | |||
测量精度 ( 20ºC ) | 20µm | 30µm | ||
量化偏差 | ±1 | |||
测力 | 测杆朝上 | 1.0N 以下 | 4.0N 以下 | 4.9N 以下 |
测杆水平 | 1.1N 以下 | 4.3N 以下 | 5.3N 以下 | |
测杆朝下 | 1.2N 以下 | 4.6N 以下 | 5.7N 以下 | |
长度基准 | 静电电容型 ABSOLUTE 线性编码器 | |||
响应速度 | 无限 ( 不适用于扫描测量) | |||
输出 | 数显输出 | |||
外部输入 | 原点设置信号 ( Absolute 原点位置 * 2 可外部改变) | |||
重量 * 3 | 约 260g | 约 300g | 约 400g | |
测头 | ø3mm 硬质合金 ( 固定螺丝 : M2.5 ( P=0.45 ) × 5 ) , 标准测头 No.901312 | |||
装夹套筒 | ø8 | ø15 | ||
轴承类型 | 线性滚珠轴承 | |||
尘 / 水防护等级 * 4 | 达到 IP66 防护等级 ( 仅测微仪) | |||
输出电缆长度 ( 直接从主装置扩展) | 2m, 3m, 5m, 7m | |||
运行温度 ( 湿度 ) 范围 | 0 - 40ºC ( RH 20 - 80%, 无冷凝) | |||
存储温度 ( 湿度 ) 范围 | –10 - 60ºC ( RH 20 - 80%, 无冷凝) | |||
标准附件 | 测头专用扳手 : No.538610 | 测头专用扳手 : No.210187 | ||
产品尺寸：
