内螺纹测量仪

内螺纹测量仪
产品名称:内螺纹测量仪
所属类别:内螺纹测量仪
产品人气:4581
更新日期:2019/3/25 10:21:20
询价

产品介绍

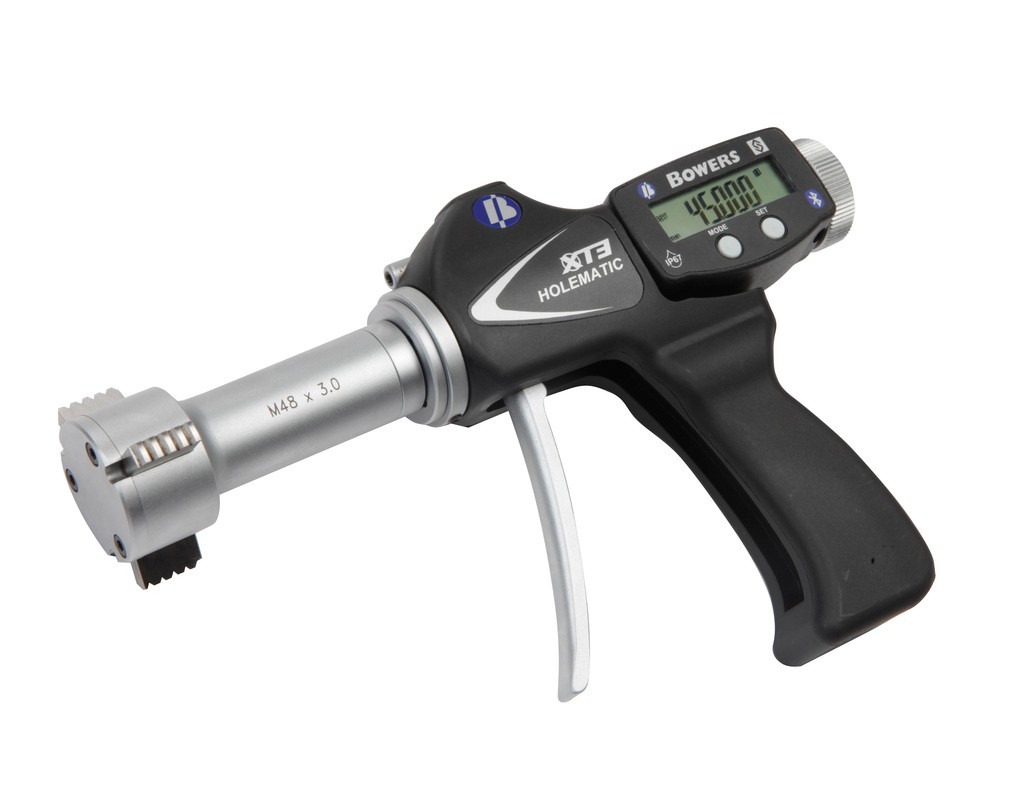

内螺纹测量仪由三点式测头、显示主体部分组成,螺纹环规来进行校正,并输入当前螺纹环规的测量值,1比1的方式来测量工件,三点式内螺纹测量快速手柄进行测量,检测各种类GB(国标)、ISO(国际)、BS(英制)、ANSI(美标)、DIN(德标)、JIS(日标)等量规

三点螺纹内径测头具有人性化设计的手柄,此设计可获得测力稳定,测量速度快,精度高,使用方便等功效。新XT3系列具有IP67超级防水电子系统,提供特殊螺纹测头用于测量螺纹。内螺纹测量,可测量大径、中径、小径的内螺纹,测量范围4-300mm

显示精度:0.001mm ,除提供系列常规测量产品外,还针对不同场合的特殊测量提供定制化解决方案,如:滚珠丝杠副螺套测量和外螺纹测量等。

测量螺紋种类



依螺紋用途不同可分为:

1.     国际公制标准螺纹(InternationalMetricThreadSystem)

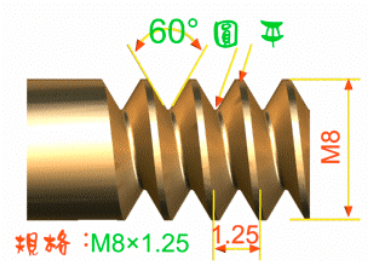

我国国家标准CNS采用之螺纹。牙顶为平面,易於车削,牙底则圆弧形,以增加螺纹强度。螺纹角为60度,规格以M表示公制螺纹可分粗牙及细牙二种。表示法如M8*1.2M:代号,8:公称直径,1.25:螺距)

2.     美国标准螺纹(AmericanStandardThread)

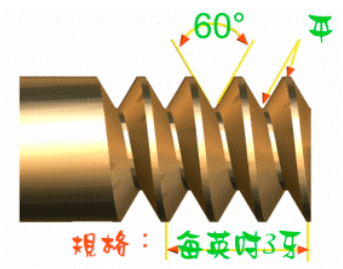

螺纹顶部与根部皆为平面,强度较佳。螺纹角亦为60度,规格以每英寸有几牙表示。此种螺纹可分为粗牙(NC)细牙(NF)特细牙(NEF)三级。表示法如1/2-10NC(1/2:外径;10:每寸牙数;NC代号).

3.     统一标准螺纹(Unified Thread)

由美国、英国、加拿大三国共同制订,为目前常用之英制螺纹。螺纹角亦为60度,规格以每英寸有几牙表示。此种螺纹可分为粗牙(UNC)细牙(UNF)特细牙(UNEF)表示法如(1/2:外径;10: 每寸牙数;UNC代号)

4.     V形螺纹(SharpVThread)

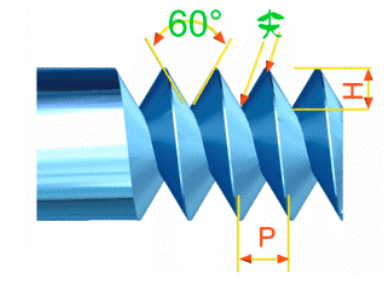

顶部与根部均成尖状,强度较弱,亦坏不常使用。螺纹角为60

5.惠式螺纹(Whitworth Thread)

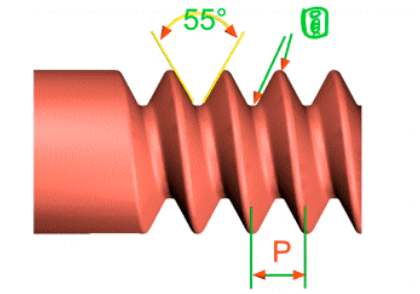

英国国家标准采用之螺纹。螺纹角为55度,表示符号为”W”。适用於滚压法制造。表示法如W1/2-10(1/2:外径;10:每寸牙数;W代号)

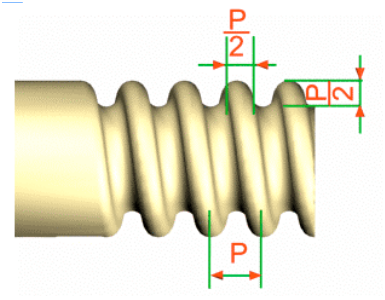

6.圆螺纹(Knuckle Thread)

为德国DIN所定之标准螺纹。适用於灯泡、橡皮管之连接。表示符号为”Rd”

7.管用螺纹(Pipe Thread)

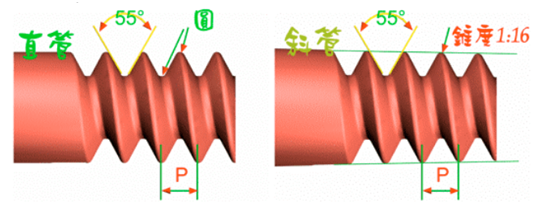

为防止泄漏用的螺纹,经常用於气体或液体之管件连结。螺纹角为55度,可分为直管螺纹代号为”P.S.N.P.S.”和斜管螺纹代号为”N.P.T.”,其锥度为116,即每尺3/4寸。

8.方螺纹(Square Thread)

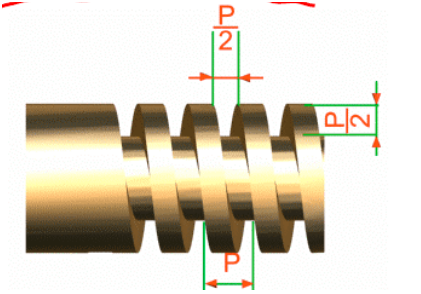

传动效率大,仅次於滚珠螺纹,而磨损後无法用螺帽调整,为其缺点。一般用於虎钳之螺杆及起重机之螺纹。

9.     梯形螺纹(Trapezoidal Thread)

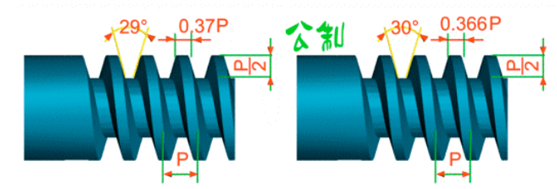

又称爱克姆螺纹。传动效率较方螺纹稍小,但磨损後可用螺帽调整。公制之螺纹角为30度、英制之螺纹角为29度。一般用於车>床之导螺杆表示符号为“Tr

10.锯齿形螺纹(Buttress Thread)

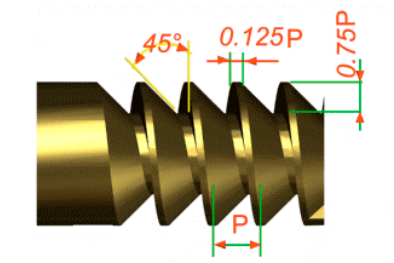

又称斜方螺纹,只适於单方向传动。如螺旋千斤顶、加压机等。表示符号为”Bu”

11.滚珠螺纹:

传动效率zui好之螺纹,其制造困难成本高乃用於精密之机械上如数控工具机之导螺杆。

方正细圆简体英制螺栓之表示法

LH 2N 5/8*3-13  UNC  2A

(1)   LH为左螺纹(RH为右螺纹,可省略)。

(2)   2N双线螺纹

(3)   5/8英制螺纹,外径5/8

(4)   3 螺杆长度3

(5)   13螺纹每寸牙数13

(6)   UNC统一标准螺纹粗牙

(7)   2级配合,外螺纹(3:紧配合2:中配合1:松配合)A:外螺纹(可省略)B:内螺纹

英制螺纹:英制螺纹之大小,通常以螺纹上每寸长度有若干螺纹数表示,简称为

【每寸牙数】恰等於螺距之倒数,例如每寸8牙之螺纹,其螺距为1/8寸。英制螺纹之表示法如下:
