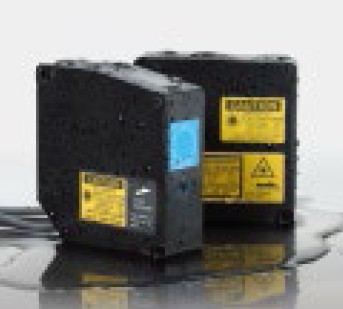

激光检测仪，激光测量仪，激光位移测量，CD4系列激光位移传感器CD4-30/ 85/350 CD4L-25 CD4A-N/LN CD4A-P/LP激光位移传感器CD4系列● 感应头+控制器，设定简单，操作方便。● 一个控制器可同时连接2个感应头。 ● 正反射型（CD4L-25）用于检测玻璃/镜面体。 ● 0.1μm高分辨率，±0.1% F.S.高线性精度(CD4L-25型)。
激光位移传感器CD4系列
激光位移传感器CD4系列产品特点：

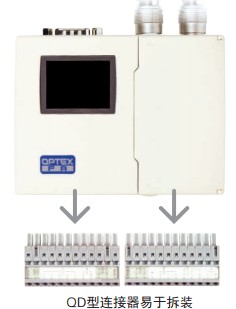

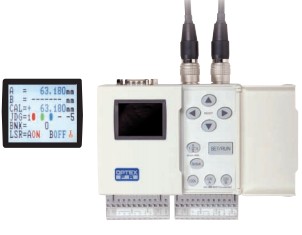

● LCD显示屏
CD4A-N/P控制器内置彩色显示屏，可同时显示多种项目测量值。
正常运行状态下显示屏可同时显示两个感应头的测量值、计算值、输出状态、存储器编号等信息。
.jpg)
● 10种计算式公式
.jpg)

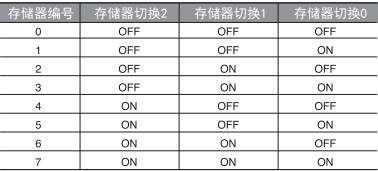

● 8个存储器可选
.jpg)

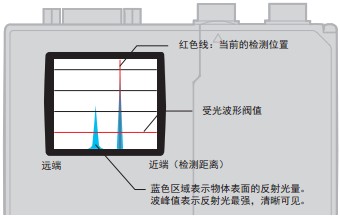

● 受光波形监视器(仅适用于CD4L-25）
为获取测量的稳定性和提高精度，必须将受光波形调整至稳定的状态。
通过监视器可对受光波形进行实时监控。

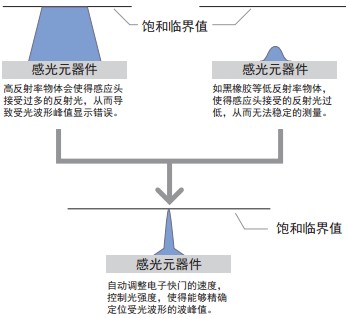

● 高速电子快门速度
CD4控制器内置微型处理系统，能根据被测物体反射率的不同自动控制快门速度，并可自动调整光强度为，
以达到准确测量，避免错误。（灵敏度：AUTO ）

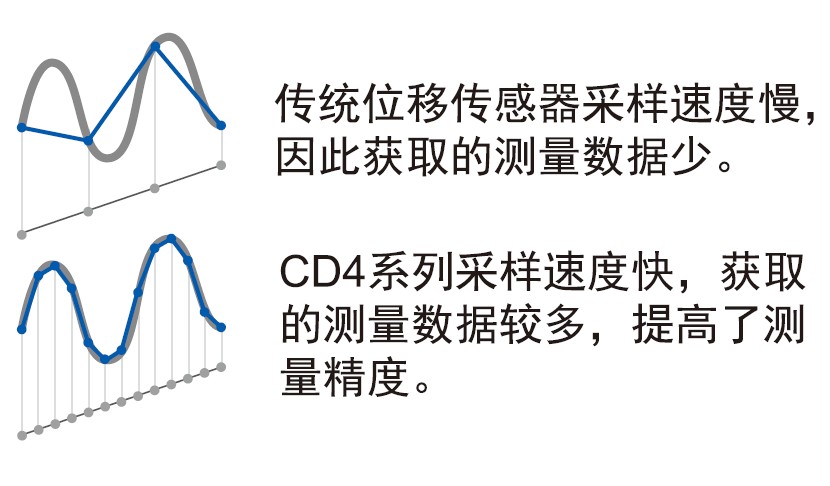

● 快速采样速度
CD4位移传感器的采样周期为100μsec，高速采样，采取更多的测量数据，从而获取准确的线性图像。

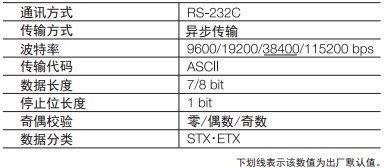

● RS-232C通信 将CD4控制器与PC连接后，PC即可通过RS232通信远程进行以下操作：
◆ 写入/读取设定值
◆ 读取测量值
◆ 读取开关量输出状态（Q1～Q5）
◆ 外部输入（存储器切换/保持功能/归零）
◆ 读取缓冲存储器数据（Max. 2000个）
※ 根据以上表数值调整PC和CD4的通信设定值。

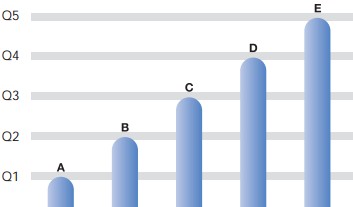

● 提供5个独立的开关量输出
CD4控制器提供5个开关量输出。每个开关量输出可自由设定独立的上下限阈值，
可使用于多种不同规格工件的分类应用。
● 高通/低通滤波器
CD4控制器设有高通/低通滤波器。低通滤波器可抑制测量过程中的急骤变化；
高通滤波器则过滤掉测量过程中的缓慢变化，只识别急骤变化值。
● 可同时连接2个感应头
CD4控制器可同时连接2个感应头来测量工件的厚度及宽度等。
每个感应头可单独进行测量，也可以和其他规格感应头（30/85/350）组合来测量。
● 防护等级 IP67
CD4系列感应头的防护等级：IP67，可应用在任何可能接触到水的环境。
● 激光等级

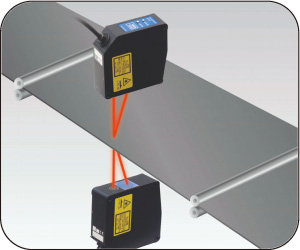

测量黑色橡胶薄片的厚度
一个CD4控制器CD4-N同时连接两个CD4A-N感应头，测量黑色橡胶薄片的厚度。
.bmp)

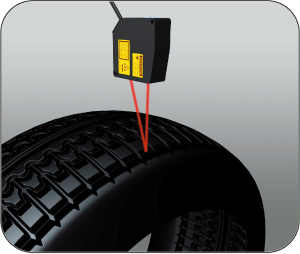

轮胎检测
通过CD4系列检测轮胎的纹路。
.bmp)
监控压铸模具
.bmp)

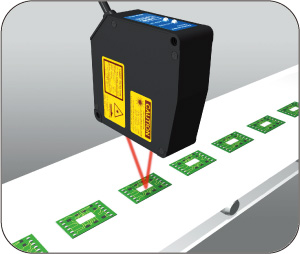

检测PCB板上的透明IC封装
通过CD4系列检测PCB板上的透明IC封装的有无。
.bmp)

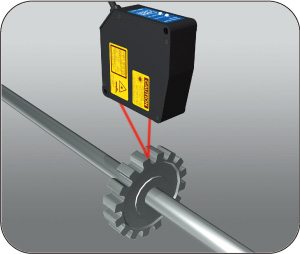

齿轮检测

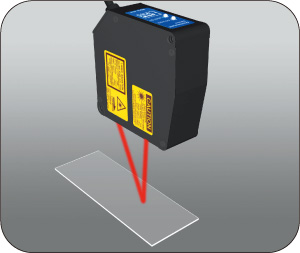

检测透明玻璃板的平整度
正反射型CD4L-25稳定检测透明玻璃板的平整度。

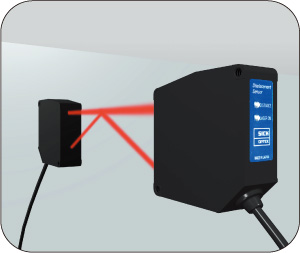

检测透明玻璃板的有无
正反射型CD4L-25检测机械手上是否有透明玻璃板。
检测镜面物体

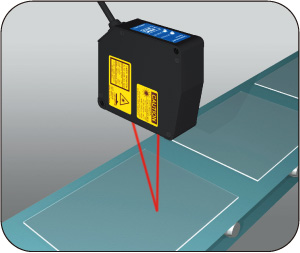

检测传送带上的透明玻璃板
正反射型CD4L-25稳定检测传送带上的透明玻璃板。

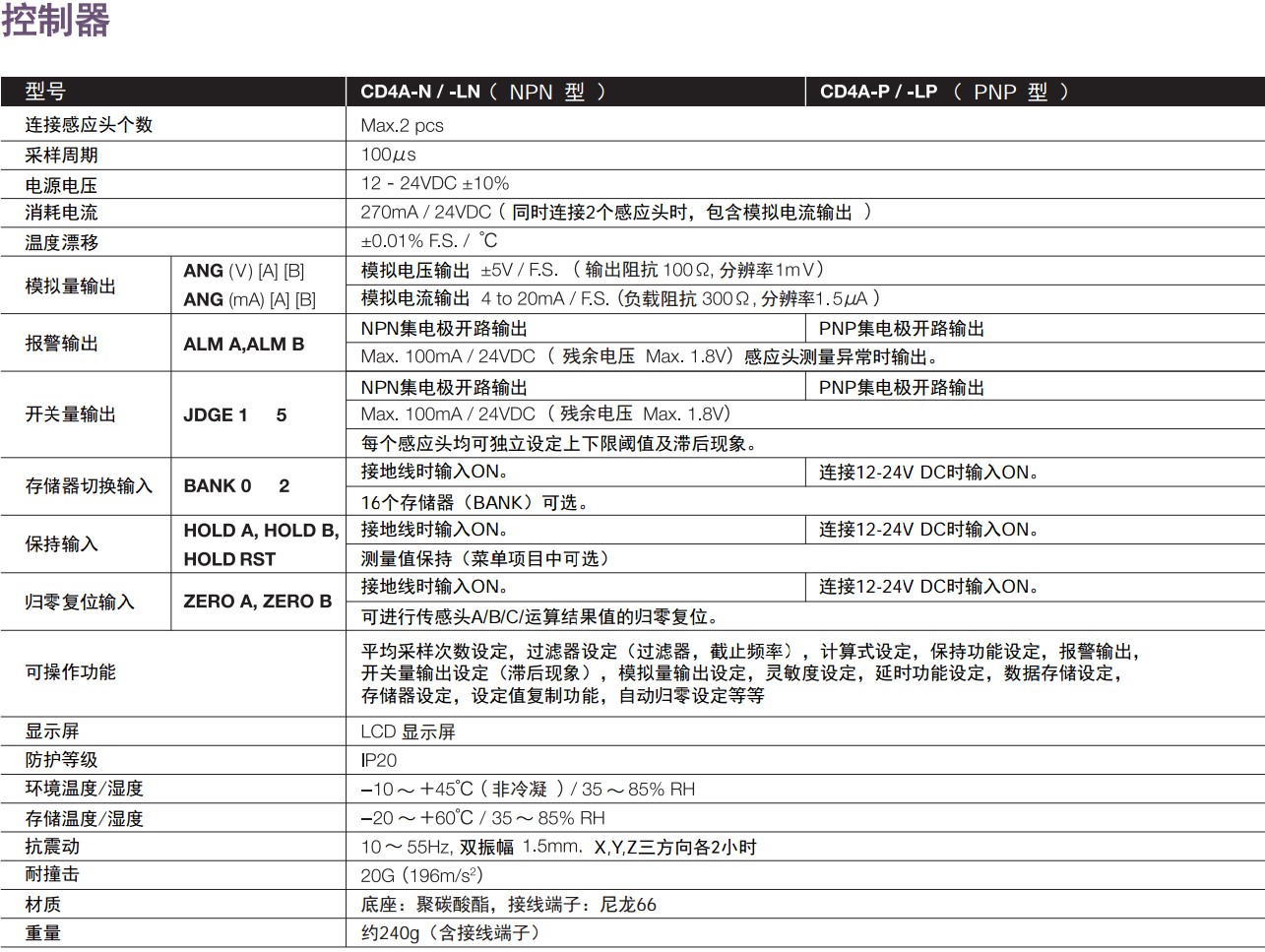

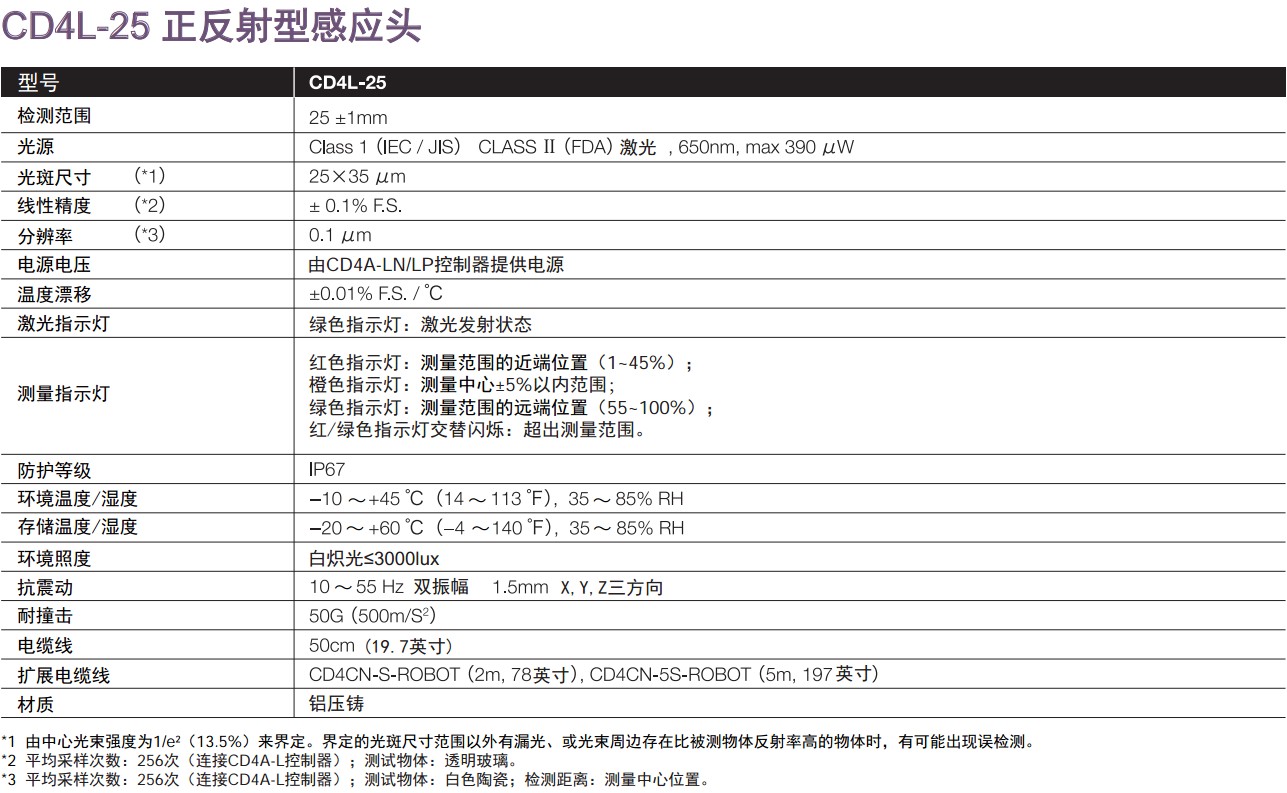

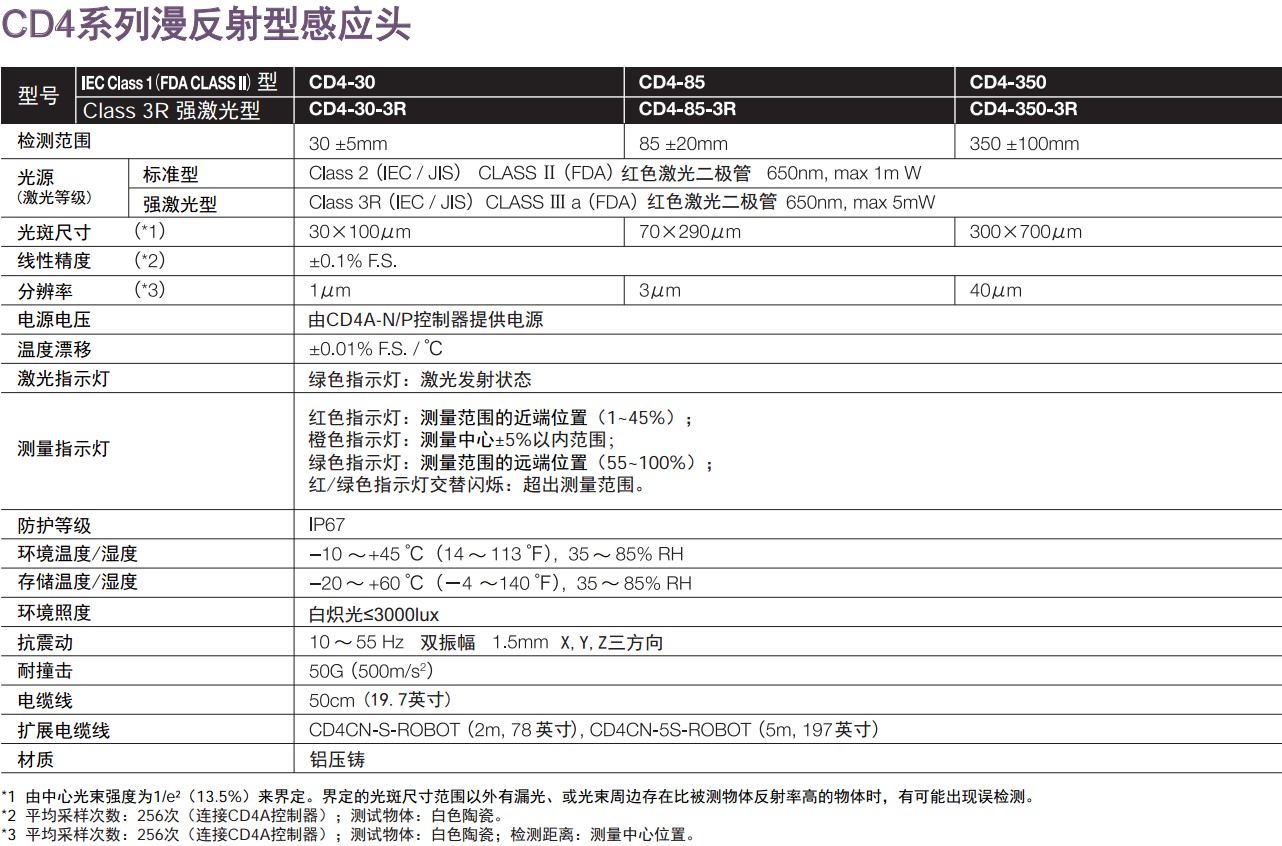

激光位移传感器CD4系列技术参数：
● LCD显示屏
CD4A-N/P控制器内置彩色显示屏，可同时显示多种项目测量值。
正常运行状态下显示屏可同时显示两个感应头的测量值、计算值、输出状态、存储器编号等信息。
● 10种计算式公式
● 8个存储器可选
● 受光波形监视器(仅适用于CD4L-25）
为获取测量的稳定性和提高精度，必须将受光波形调整至稳定的最佳状态。
通过监视器可对受光波形进行实时监控。
● 高速电子快门速度
CD4控制器内置微型处理系统，能根据被测物体反射率的不同自动控制快门速度，并可自动调整光强度为最佳值，
以达到精确测量，最大限度避免错误。（灵敏度：AUTO ）
● 快速采样速度
CD4位移传感器的采样周期为100μsec，高速采样，采取更多的测量数据，从而获取准确的线性图像。
● RS-232C通信 将CD4控制器与PC连接后，PC即可通过RS232通信远程进行以下操作：
◆ 写入/读取设定值
◆ 读取测量值
◆ 读取开关量输出状态（Q1～Q5）
◆ 外部输入（存储器切换/保持功能/归零）
◆ 读取缓冲存储器数据（Max. 2000个）
※ 根据以上表数值调整PC和CD4的通信设定值。
● 提供5个独立的开关量输出
CD4控制器提供5个开关量输出。每个开关量输出可自由设定独立的上下限阈值，
可使用于多种不同规格工件的分类应用。
● 高通/低通滤波器
CD4控制器设有高通/低通滤波器。低通滤波器可抑制测量过程中的急骤变化；
高通滤波器则过滤掉测量过程中的缓慢变化，只识别急骤变化值。
● 可同时连接2个感应头
CD4控制器可同时连接2个感应头来测量工件的厚度及宽度等。
每个感应头可单独进行测量，也可以和其他规格感应头（30/85/350）组合来测量。
● 防护等级 IP67
CD4系列感应头的防护等级：IP67，可应用在任何可能接触到水的环境。
● 激光等级
测量黑色橡胶薄片的厚度
一个CD4控制器CD4-N同时连接两个CD4A-N感应头，测量黑色橡胶薄片的厚度。
轮胎检测
通过CD4系列检测轮胎的纹路。
监控压铸模具
检测PCB板上的透明IC封装
通过CD4系列检测PCB板上的透明IC封装的有无。
齿轮检测
检测透明玻璃板的平整度
正反射型CD4L-25稳定检测透明玻璃板的平整度。
检测透明玻璃板的有无
正反射型CD4L-25检测机械手上是否有透明玻璃板。
检测镜面物体
检测传送带上的透明玻璃板
正反射型CD4L-25稳定检测传送带上的透明玻璃板。

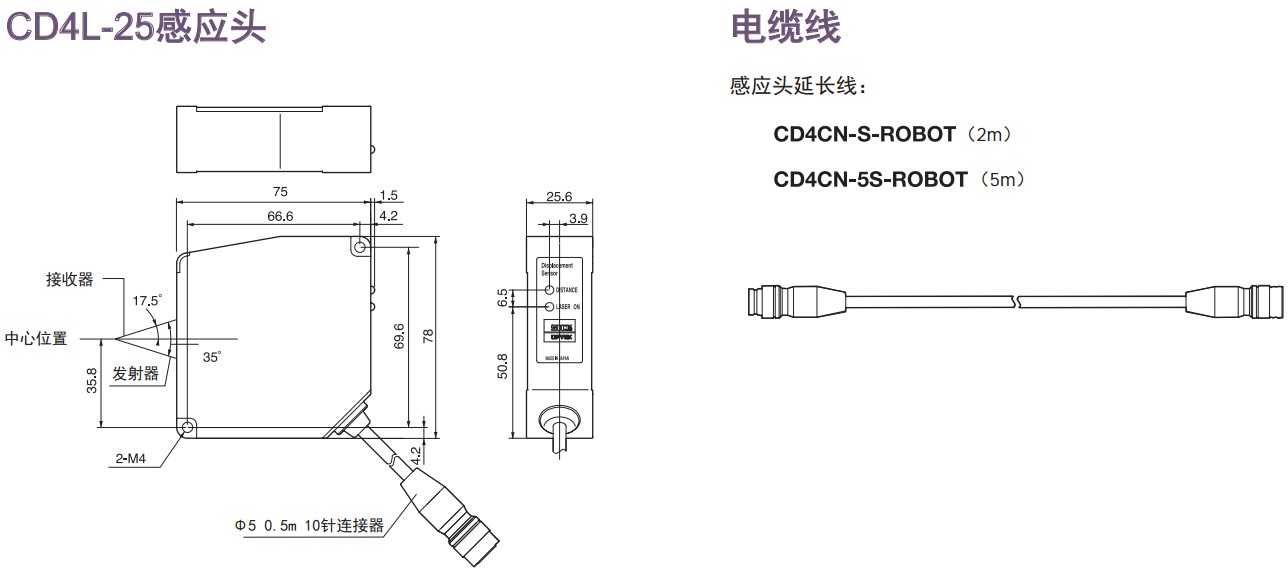

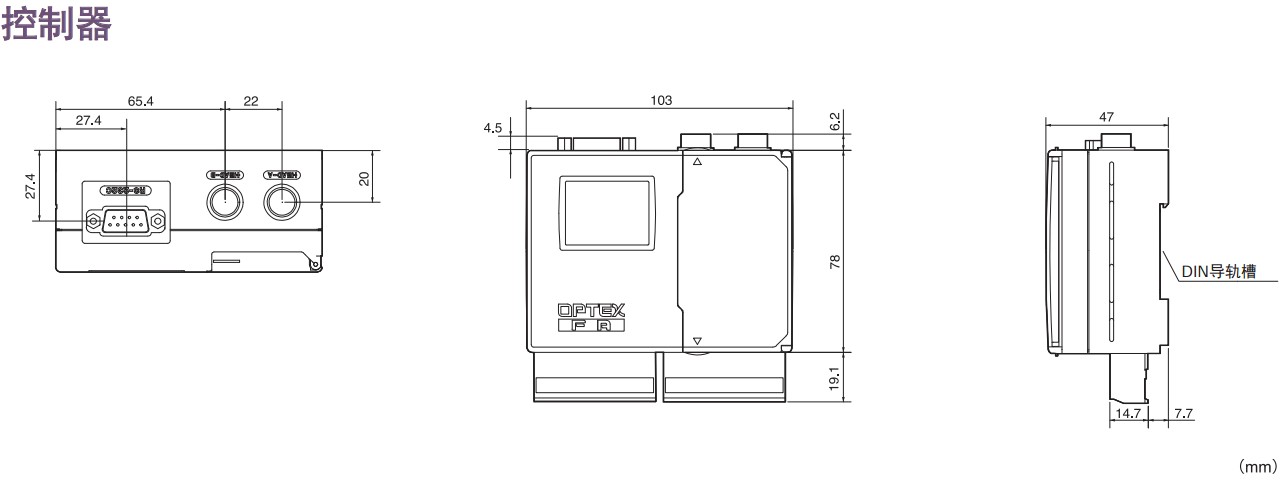

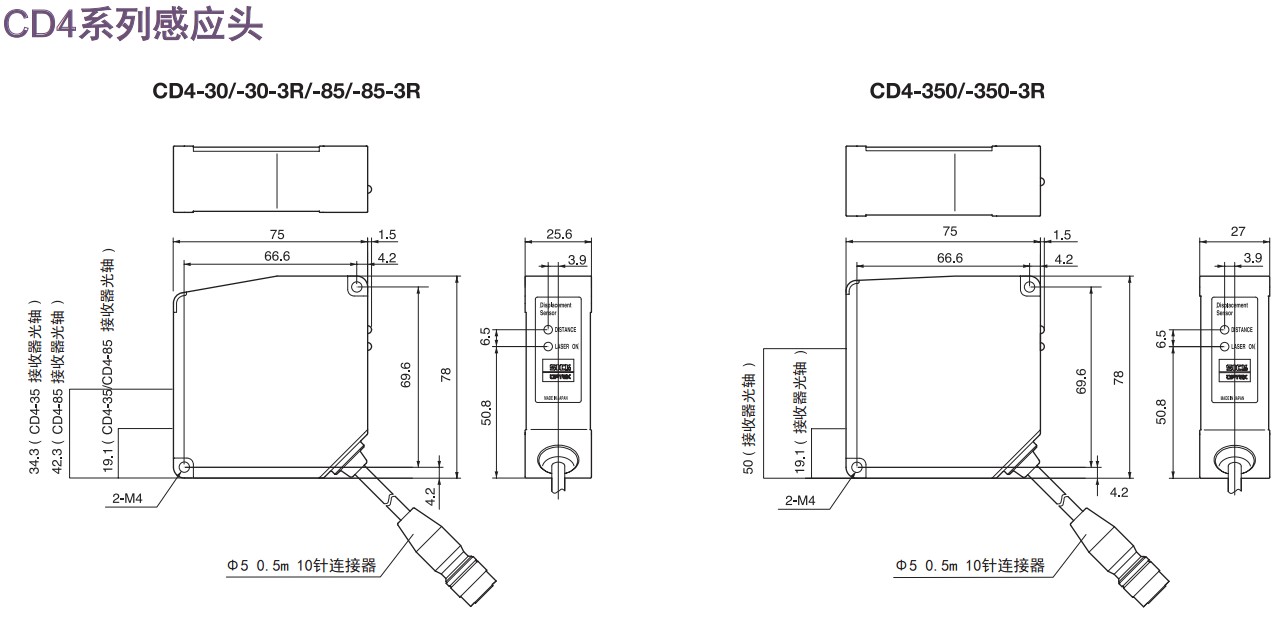

激光位移传感器CD4系列外型尺寸：
