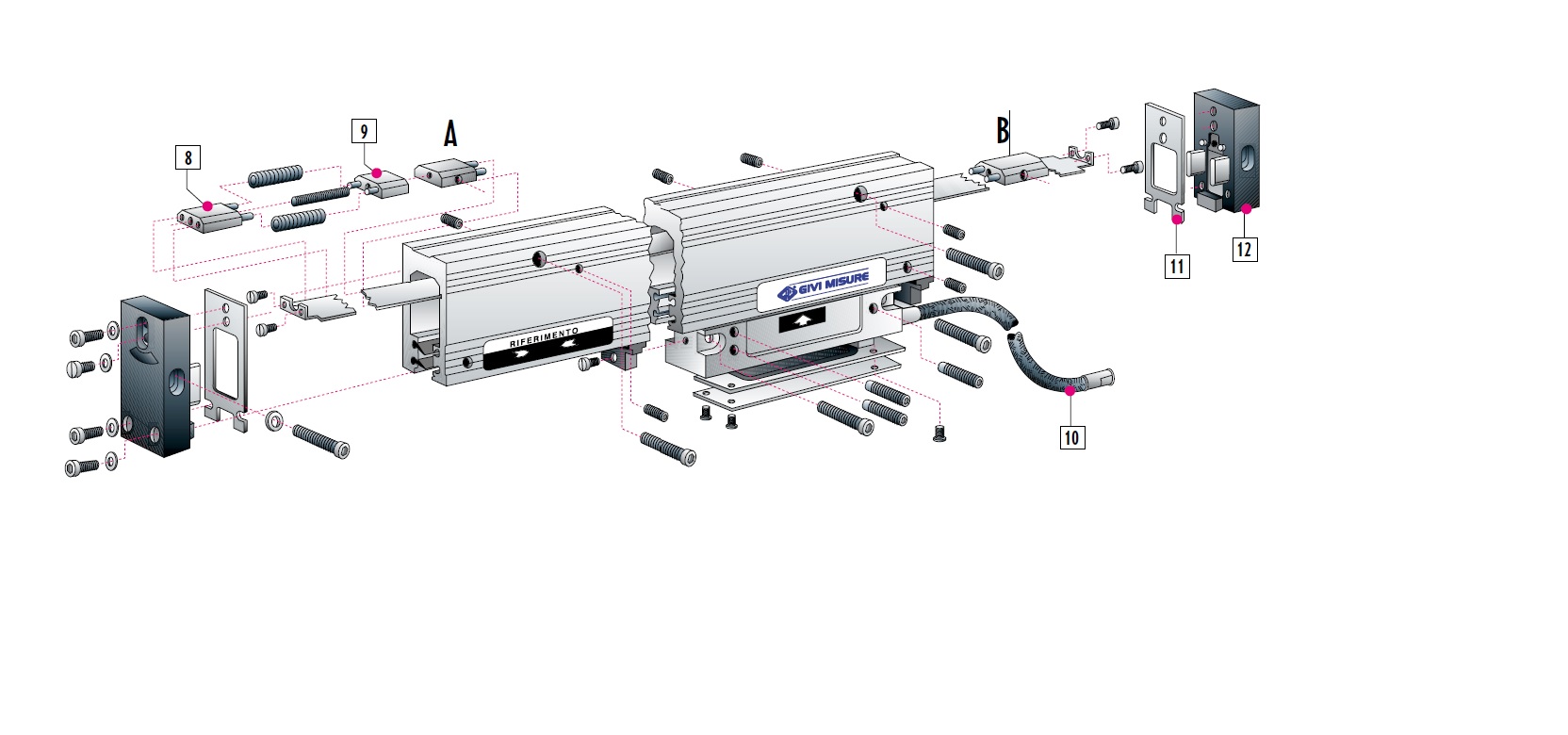

| | | | 尺身坚固： | 1. | 尺壳:TA16阳极处理铝挤型,一体成型 | | | | 2. | 侧盖:用来固定尺的两侧 | | 防污设计： | 3. | 尺头组:由尺头座(T)及信号侦测器(P)组成, | | | | 钢板和垫圈为电路形成防水保护 | | | 4. | 外层防尘橡胶:采用elastomeric 70橡胶富有弹性, | | | | 能迅速密合,防止污染物进入 | | | 5. | 内层防护橡胶:多一层保护,隔绝细小污染物 | | | 6. | 橡胶垫圈:保护尺身,避免油、水自两端进入 | | 量测准确： | 7. | 弹性联轴器:补偿安装误差,正确感应刻划线及自我校正机械迟滞 | | | 8. | 电路板:雷射校正A、B相位,固定电阻信号,稳定度高 | | 钢带刻划： | 9. | 不锈钢刻划线:单片钢带模组化设计(一体成型) | | | 10. | 钢带固定:由两侧固定于尺壳中 | | | 11. | 自我调节补偿:弹簧模组可由两端自动调节钢带距离差异,
包括容许范围内的安装误差及机构的热膨胀变异,
钢带尺膨胀系数10.6×10-6℃-1 (钢带尺热膨胀系数与工件和机械极接近) | | 信号线 ： | 12. | 信号线:不锈钢线编织而成,可保护信号线,线长可达50~60M以上 | | | | 不需另外接线(亦可选购管状保护线或超软线) | | 显 示 器： | 13. | | | | | 绝对值/增量值切换 对分(1/2) 功能预设尺寸公/英制 切换后一组记忆省电装置角度 分割保存工作物 基准点200点记忆
|
|
| | | | 编码 SCR... | W10 | 100 | K5 | 5 | W1 | 原点 | 标准/客户要求 | cod.Z | 行程 | 标准 | 模组 | mm | cod. 0250 0300 0350...6500 | cod.6550 6600 6650... | 光栅节距 Pμm | 400 | 40 | 40 | 20 | 40 | 解析度μm | 10
ID-10 | 10 | 5
ID-2 | 5 | 1
ID-10 | 精度 μm/m | ±5 | ±5 | ±5 | ±3 | ±3 | 热膨胀系数 | 10.6 x 10-6℃-1 trif.=20℃±0.1℃ | 速度 m/min | 120 | 80 | 80 | 60 | 25 | 加速度 | 40 m/s2 | 30m/s2 | 25m/s2 | 进给阻力 | 介于2.5~4N | 耐震动度 | 0 ~ 2000Hz 100m/s2 | 耐冲击度 | 11ms <= 150m/s2 | 防护等级 | IP54 (可选购) , IP64DIN 40050 / IEC 529 | 温度 | 工作温度 | 0℃-50℃ | 储存温度 | -20℃-70℃ | 湿度 | 相对湿度 | 20%-80% | 轴承 | 5轴承系统 | 尺头内部联接器 | --- | 有 | --- | 有 | --- | 重量 | 600g + 1350g/m |
| | | | | 订购资讯 | | | | | | 光柵尺 | S | □ Z | □ | 5 | □ | □ | □ | □ | □ | 型号 | 精度 | 行程(mm) | 电压 | 信号 | 线长(M) | 接头 | 线表 | 原点标记 | SCR3923 | 100: 10μm
W1:1μm | 0250,0300,0350, 0400,0450,0500, 0600,0700 | 5:5V | Q: 单方波
| 0250~0700
标准 4M | C: C54
(9 芯 接头) | P:
超软线
| C:中间原点
R:右边原点
L:左边原点
M:多原点 | 0750, 0850, 0900, 1050, 1200, 1400, 1550, 1650, 1800, 2050, 2050以上
| L: 双方波 | 0750~2050
标准 6M | S:SC (没有接头) | R:
网状线 |
| | | 显示器 | MT20 | □ | . | 轴数 | 2: 二轴显示器
3: 三轴显示器 |
|
|
